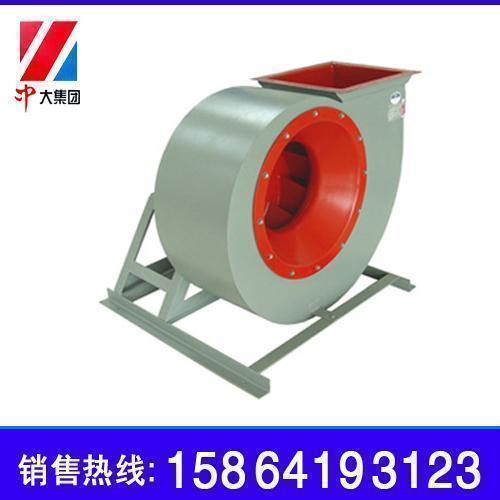

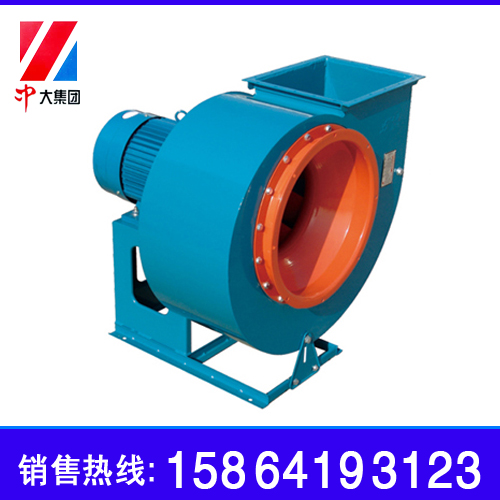

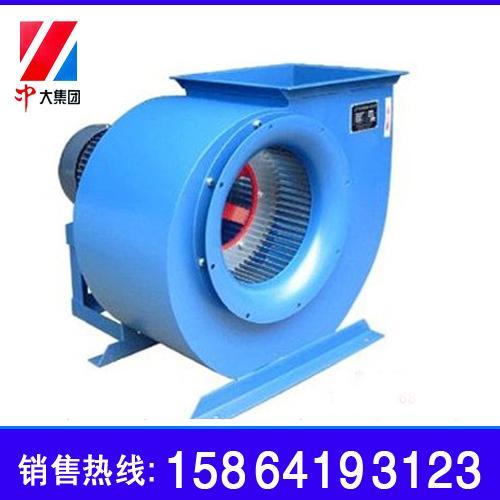

b4-72防爆離心式通風機

4-72-b式離心風機是4-72系列離心風機的一種，№16～20，采用b式傳動，所謂b式傳動是指懸臂支撐裝置，皮帶傳動，皮帶輪在軸承中間，區別于4-72-c式離心風機。

4-72-b式離心風機結構

葉輪——由10個后傾機翼型葉片、曲線型輪蓋和平板后盤組成，用鋼板（b4-72用鑄鋁合金）制造，經動靜平衡校正和超速運轉實驗，效率高，運轉平穩可靠，空氣性能良好。

機殼——做成兩種不同型式，其中：№2.8~12機殼做成整體，不能拆開。№16~20機殼制成三開式，除按水平分為兩半外，上半部沿中心線垂直分為兩半，用螺栓連接，以便安  裝、維修時放入或取出葉輪。

進風口——制成整體結構，裝于風機一側，與軸向平行的截面為曲線形狀，作用是能

使氣流順暢進入葉輪，且損失較小。

傳動組——由主軸、軸承箱、滾動軸承、皮帶輪或聯軸器組成。主軸由優質鋼制成，軸承箱整體結構采用滾動軸承，用軸承潤滑脂潤滑。

4-72-b式離心風機的應用

4-72-b式離心通風機作為一般工廠及大建筑物的室內通風換氣，即可用作輸入氣體，也可用作輸出氣體。空氣和其它不自燃、對人體無害的、對鋼鐵材料無腐蝕性的氣體

4-72-b式離心風機的日常維護

1、定期清除風機及輸氣管道內的灰塵、污垢及水等雜質，并防止生銹。

2、風機修理時必須先斷電停機，決不允許在運轉中進行，開關應由專人監護，以防止中途送電。

3、對溫度計及油標的靈敏性應定期檢查。

4、除每次拆修后應更換潤滑油外，還應定期更換潤滑油。

5、每次維修前后均應仔細記錄、清點、核對工具及原材料數量，以防止遺忘在風機管道內部。

6、風機試車時進出口方向十米之內不許站人。

7、安  裝、維修及試車時嚴禁無關人員在場圍觀。
