起重量限制器的詳細信息

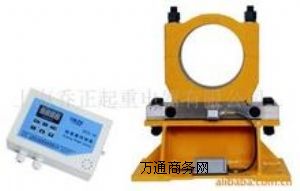

起重量限制器是由傳感器和電氣控制儀表兩部分組成，是專門為橋式起重機、門式起重機等起重設備設計制造的安全保護裝置，本產品是集電子技術、傳感技術和數字技術為一體的智能產品。本產品嚴格執行國家質量監督檢驗檢疫總局正式頒布的gb12602-90《起重機械超載保護裝置安全技術規范》。1 主要特點·壁掛式儀表，符合工業用儀表標準，抗干擾能力強，工作可靠。·采用大規模集成電路和單片機微處理器技術, 精度高，數字顯示準確�！ぷ詣訕�(biāo)定與手動標定，菜單完善，調試方便�！た删幊汤^電器響應時間及動作點。·可實現大屏幕擴展顯示稱重數據。·采用模塊化設計，儀表、傳感器互換性強。2 主要技術指標序號主要指標技術性能1精度顯示精度≤5％f.s，動作誤差≤3％f.s（滿負荷）2預報警額定起重量的90％發出聲光報警3延時報警額定起重量的105％持續發出聲光報警，延時1-2秒繼電器動作，切斷起升電源4立即報警額定起重量的130％繼電器立即動作，切斷起升電源5繼電器觸點容量 ac380v＠4a(阻值負載)，耐壓2000v 6工作電源ac：187v～265v，50hz7工作環境溫度：-20％℃～ 60％℃，濕度90％rh8防護等級傳感器為ip65，儀表箱為ip429傳感器過載能力額定起重量的1.5倍10顯示方式八位0.4英寸紅色led數碼管顯示11通訊接口rs-232c12消耗功率 ≤3ｗ 3 總體連接方式        說明：儀表外形尺寸寬×高×深=230×160×70 mm；固定安裝孔2-φ9，中心距165 mm。4 訂貨說明常用起重量限制器定貨型號規格的標注：   qcx-        □    -    □            /   □   -       □產品型號  鋼絲繩倍率  額定起重量        軸承孔徑       中心高例如：qcx-4-32/200-400，表示型號為qcx、鋼絲繩倍率4、額定起重量32t、軸承孔徑φ200mm、中心高400mm的起重量限制器。5 傳感器設計選型本起重量限制器用傳感器為pqs型系列電阻應變式剪切梁傳感器，安裝方式為軸承座式，通常安裝在起升卷筒的非傳遞動力的一側，要保證傳感器受力準確充分，避免卡、擦、掛等分力產生。傳感器防護等級優于ip65，精度等級0.05～0.1級,靈敏度2mv/v,輸出阻抗700ω,絕緣電阻大于2000mω，引出線纜(rvvp4×0.5)長5米。5.1　常用基本形式——帶軸殼和底座的傳感器傳感器標準尺寸系列: 表1-1　傳感器標準系列　　量程尺寸1.5t2.5t5～
