執行標準

產品標準

gb/t19232-2003《風機盤管機組》

工程標準

gb50243-2002《通風與空調工程施工質量驗收規范》

4 相關標準圖集

01k403《風機盤管安  裝》

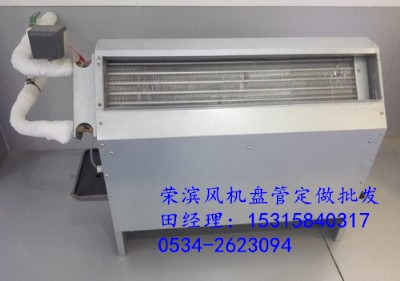

立式暗轉風機盤管

窄型機身設計，出風口長度不變，能滿 足標準客房狹窄過道上安  裝。 厚度為195mm. 特殊的結構設計，可以通過回風口卸下 電機葉輪進行維修，換季時可對盤管清 洗保養。 有四管制機型可供選擇。 回風箱可根據要

在選用機組時，應考慮實際性能與額定值的偏差，并注意以下特點：

1) 機組額定供冷量一般為在空氣焓降值等于15.9kj/kg 條件下的測試值；

2) 單盤管機組額定供熱量一般為額定供冷量的1.5 倍；

3) 額定值各項參數均為風機在高檔轉速下的值，設計時一般宜按產品樣本的中檔風速下的數值選用。若產品未提供不同風速下的額定值數據，可參照表3進行換算。

表3 風量換算系數

額定值類別 高檔風速 中檔風速 低檔風速

風量 1 0.75 0.50

5. 對于雙管制水系統（適用于只按季節或只按空調區域進行供熱或供冷轉換的空調系統）的風機盤管機組，只配置一組盤管，冬夏供熱/ 供冷兼用機型。對于四管制水系統（適用于供熱/ 供冷頻繁轉換的空調系統) 的風機盤管機組，應配置加熱和冷卻兩組盤管的組合式機型。

6. 對低溫、蓄冷空調系統，應選用大溫差機組。

7. 目前，風機盤管機組有下列控制類型：

1) 帶三速選擇開關，可冬、夏轉換，通過室溫控制器連動水路電動閥，實施自動控制；

2) 帶三速選擇開關，可冬、夏轉換，通過室溫控制器連動風機開停，實施半自動控制；

3) 僅帶三速選擇開關，實施手動控制。

4) 風機無級調速控制。

根據有關節能標準的要求，應采用電動溫控閥和三檔風速結合的控制方式。

8. 選用產品時，應注意噪聲、凝露以及配用電機質量三個問題。這是目前9. 國內外風機盤管機組標記方法不同，設計選型需注意和區別。
