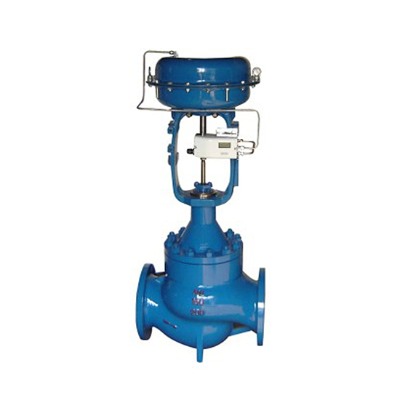

籠式雙座氣動調節閥是一種壓力平衡式的調節閥,閥體流體通道呈 s 流線型,還設有一個改善套 筒周圍流體平穩流動的導流翼,優點是壓降損失小,流量大、可調范圍廣,流量特性曲線精度高,動態穩定性好,噪音低,空化腐蝕小。調節閥配用多彈簧式薄膜執行機構,結構緊湊,輸出力大。適宜控制高溫,低溫的高壓差流體。

氣動調節閥主要技術參數和性能

閥 體型 式 直通雙座鑄造球形閥

公稱通徑 40～200mm

公稱壓力 ansi 125、150、300、600

jis 10、16、20、30、40k pn 1.6、4.0、6.4mpa

連接型式 法蘭式：ff、rf、rj、lg

標準按 ansi b16.5,jis b2201jb/t79.1 pn1.6mpa jb/t79.2

凹凸面 焊接式：嵌接焊 sw（40～50mm）

對接焊 bw（65～200mm）

材 料 ht200 zg25

zg1cr18ni9 zg0cr17ni12mo2 1.25cr0.5mo 5.0cr0.5mo scph21 scph61 ti

上閥蓋常溫型：-17～+230℃

伸長ⅰ型（e1）：-45～-17℃ +230～+566℃

伸長型ⅱ（e2）：整體式（e2i）：-100～-45℃

焊接式 （e2w）：-196～-100℃

壓蓋型式 螺栓壓緊式

填 料 v型聚四氟乙烯填料,含浸聚四氟乙烯石棉填料,石棉編織填料

閥內組件

閥芯型式 壓力平衡式閥芯

流量特性 高精度流量特性,參考圖 1

高容量套筒流量特性,參考圖 2

工作范圍 軟閥座的工作溫度和壓差參考圖 3;

司太萊堆焊的工作溫度和壓差參考圖 4

備注：整體式和分離式套筒應根據公稱通徑,材料、工作溫度而定。

材 料 17-4ph、0cr17ni12mo2 司太萊堆焊

執行機構

型 式 ha 多彈簧式薄膜執行機構

膜片材料 乙丙橡膠夾尼龍

彈簧范圍 0.02～0.10,0.08～0.24mpa

供氣壓力 0.14,0.16,0.28,0.40mpa

氣源接頭 rc 1/4

環境溫度 -30～+70℃

備注：該閥也可配用 va5 或 va6 執行機構。

閥作用型式 氣——開式或氣——關式

附 件 定位器、手輪機構、氣動閥位傳送器
