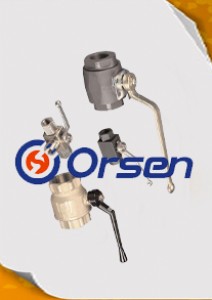

進口內螺紋球閥
進口內螺紋球閥-概述
螺紋連接球閥及對焊連接球閥分為整體式(一片式)、兩段式及三段式。閥體鑄造采用德國的先進工藝，結構合理、造型美觀。閥座采用彈性密封結構，密封可靠，啟閉輕松。閥桿采用有倒密封的下裝式結構，閥腔異常升壓時，閥桿不會被沖出。二片式、三片式球閥連接形式另有對焊承插焊,并均可帶國際標準iso支架平臺和鎖定裝置�？稍O(shè)置90°開關定位機構，根據需要加鎖以防止誤操作，選用不同的材質,可分別適用于水、蒸汽、油品、硝酸  、醋酸  等多種介質，驅動方式:手動、電動、氣動。
應用范圍
內螺紋球閥及對焊球閥適用于pn1.0～4.0mpa，工作溫度-29～180℃(密封圈為增強聚四氟乙烯)或-29～300℃(密封圈為對位聚苯  )的各種管路上，用于截斷或接通管路中的介質。選用不同的材質,可分別適用于水、燃氣、蒸汽、油品、硝酸  、醋酸  等多種介質。
3結構特點
1．流體阻力小，其阻力系數與同長度的管段相等。
2．結構簡單、體積小、重量輕。
3．緊密可靠，目前球閥的密封面材料廣泛使用塑料、密封性好，在真空系統中也已廣泛使用。
4．操作方便，開閉迅速，從全開到全關只要旋轉90°，便于遠距離的控制。
5．維修方便，球閥結構簡單，密封圈一般都是活動的，拆卸更換都比較方便。
6．在全開或全閉時，球體和閥座的密封面與介質隔離，介質通過時，不會引起閥門密封面的侵蝕。
7．適用范圍廣，通徑從小到幾毫米，大到幾米，從高真空至高壓力都可應用。
4標準規范
設計制造標準：asme b16.34,afi608
結構長度標準：gb/t 12221-2005
管螺紋連接端：asme b1.20,bs21,din29999/259,bsp iso7/1,iso228/1,jisb02
壓力溫度等級：gb/t 12224-2005
試驗檢驗標準：gb/t 13927-2008
球閥產品特征：
●閥體材料：1-鋼、2-不銹鋼
●球體材料：1-鋼、2-黃銅、3-不銹鋼
●工作溫度：1、-25～＋100℃ 2、-30～＋170℃
●壓力：pn(bar)：100-500
●其他密封：1-丁晴橡膠、2-氟橡膠
●手柄形式：01-鋁質直柄02-鋁質曲柄03-鑄鋅直柄0
●表面處理：空白-磷化、g-電鍍黃鋅
