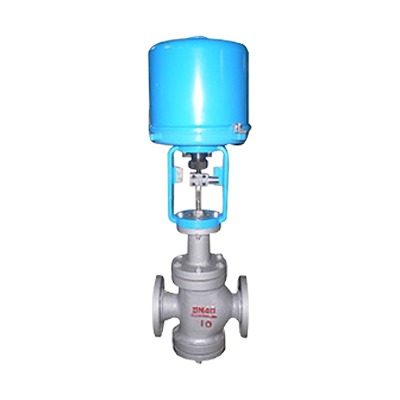

電動精小型雙座調節閥采用雙導向結構,配用3601l系列電子式直行程電動執行機構.具有結構緊湊、重量輕、動作靈敏、閥容量大、流量特性準確、拆裝方便等優點.廣泛應用于準確控制氣體、液體、蒸汽等介質的工藝參數如壓力、流量、溫度、液位保持在給定值.特別適用于壓差較大,允許泄漏量也較大且不是很清潔的介質場合。

本系列產品有標準型、波紋管密封型、夾套保溫型等多種品種。產品公稱壓力等級有pn16、40、64;公稱通徑范圍dn25~400。適用流體溫度有-250℃~+560℃范圍內多種檔次。泄漏量標準為ⅱ級或ⅳ級。流量特性為線性或等百分比.多種多樣的品種規格可供選擇。

電動雙座調節閥主要零件材料

閥體、閥蓋：ht200、zg230~450、zg1cr18ni9ti

閥芯、閥座：1cr18ni9ti、司鈦萊合金堆焊

填　料：聚四氟乙烯、柔性石墨、不銹鋼波紋管

墊　片：橡膠石棉板、1cr18ni9ti、石墨纏繞墊片

閥桿、推桿：2cr13、1cr18ni9ti

襯　套：2cr13

電動雙座調節閥外形尺寸

公通徑（mm）253240506580100125150200250300l（mm）pn1.6mpa185200220250275300350410450550670770pn4.0mpa190210230255285310355425460560740805pn6.4mpa200210235265295320370440475570750820h1（mm）117120139144188208220268278320441503配pslh（mm）普通型90791095596011121122113412131223126518131889散熱片型103710401085109012751285129714121422146410582134d（mm）176225重量（kg）22.524.535.539.57285122181237378680840配361lh（mm）普通型67067384084510371047105912931303134515381614散熱片型80080397097512001210122214921502154417831859d（mm）225310重量（kg）3032515587100137194250391720880
