一、概述

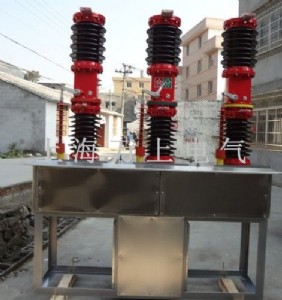

zw7-40.5系列戶外高壓真空斷路器(以下簡稱斷路器)系三相交流50hz、額定電壓為40.5kv的戶外高壓電器設備。附裝彈簧操動機構或電磁操動機構，可以遠控電動分、合閘，也可就地手動儲能、手動分、合閘。設計性能符合gb1984-89《交流高壓斷路器》國家標準的要求。并滿足iec－56《交流高壓斷路器》國際電工委員會標準的要求。

該產品總體結構為瓷瓶支柱式；上瓷瓶內裝真空滅弧室，下瓷瓶為支柱瓷瓶。適用于頻繁操作的場所。并具有密封性好、抗老化、耐高壓、不燃燒、無爆炸、使用壽命長、安  裝維護方便等優點。主要用于戶外35kv輸變電系統的控制與保護，也可適用于城、鄉電網及工礦企業的正常操作與短路保護之用。

二、使用環境條件

1、周圍空氣溫度：上限+40℃，下限-40℃；

2、海拔：≤2000m(若海拔增高，則額定絕緣水平相應提高)；

3、風壓：不超過700pa(相當于風速34m/s)；

4、地震烈度：不超過8度；

5、污穢等級：ⅳ級；

6、最大日溫差：不超過25℃；

7、相對濕度：日平均不大于95％，月平均不大于90％；

8、無易燃、爆炸危險、化學腐蝕及劇烈振動的場所。
