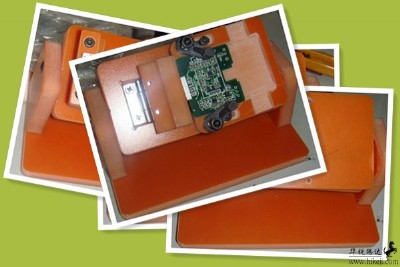

廈門pcba焊接治具

測試架

測試工裝

測試夾具

測試zhēn床

測試治具

本發明廈門(809二9743)根據焊接產品在設計時就標定的被焊接件外形的尺寸座標點，設計制造的焊裝夾具。

焊接治具常見于電子工業。在種pcb焊接（如電腦主板，顯卡等）中廣泛應用。就這行業而言主要做用是對集成電路板的定位，固定；從而實現方便的對集成電路板上元件，接線的焊接。

因?yàn)槭橇魉�線作業要求能夠快速實現定位，拿取方便，常使用快速夾壓緊，同時由于電路板上元件較多，不允許壓到元件，所以一般要避開元件，包括定位和壓緊均是如此。否則容易造成電路功能不良。當然有些情況待焊元件也是一樣的固定在治具上的，這就要求元件和電路板均固定好，相對位置正確。

同時對精度視具體情況也有一定的要求，比較要求pcb板要放置平整，否則容易造成焊接元件不良，翹起等問題。如果是配合自動化設備作業（如自動焊錫機），對定位精度也有相當?shù)囊�求。比如水平與豎直方向，垂直方向，均有精度要求�？傊�針對pcb焊接治具要求，操作方便，定位要準，簡單實用。
