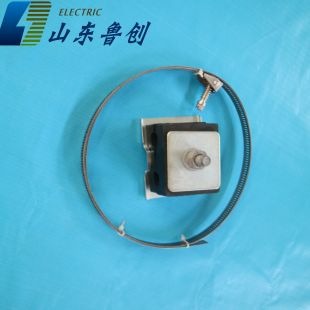

引下線夾（鋁片）（鑄鐵膠塊）

一：組件用途：主要用于adss/opgw光纜在桿塔上引線時的固定安 裝。如,在光纜接頭桿(塔)處,光纜從夾持金具引到接續保護盒安 裝處的固定作用；光纜從桿塔上引下到地下管道,電纜溝、直埋,以及引下進入機房等處的固定。避免光纜在風力作用下與桿塔或其他物件摩擦而損壞光纜,以保護光纜的安 全。

我們能提供以下型號的引下夾具,分別是：塔式引下夾具和桿式引下夾具。

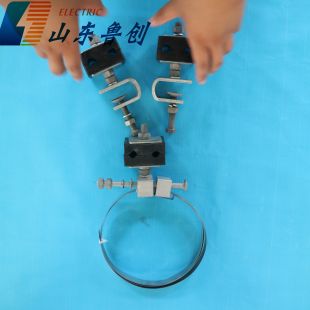

1.塔式引下線夾具 2.桿式引下線夾具

二：絕緣引下線夾是一種光纜夾具,是一種用于光纖復合架空地線絕緣引下線夾。包括連接金具1、復合絕緣子、連接金具2、ｓ型固定夾子或桿用抱箍和綁線；復合絕緣子一端安 裝有連接金具1,另一端安 裝有連接金具2,連接金具2端部安 裝有ｓ型固定夾子或桿用抱箍；

所述綁線兩端呈螺旋形,綁線中部設置有卡口與連接金具一固定配合。所述復合絕緣子包括芯棒和傘裙,傘裙中裝有芯棒。所述芯棒和傘裙均采用絕緣材料制作。所述桿用抱箍包括上抱箍和下抱箍。本實用新型具有安 裝牢固、操作方便。用于固定接續和引下的光纜,避免光纜在運行中與塔之間產生摩擦,而且光纜與桿塔之間絕緣。

三：引下線夾用于opgw/adss在桿塔上的固定,用于光纜引下及跳接時固定光纜,每1.5-2.0米光纜需安 裝一套。適用于不同纜徑,安 裝便捷牢靠,可調節范圍廣。

四：用途：引下線夾夾具主要用于adss及opgw光纜在桿塔上引線時的固定安 裝。如,在光纜接頭桿(塔)處,光纜從夾持金具引到接續保護盒安 裝處的固定作用；光纜從桿塔上引下到地下管道,電纜溝、直埋,以及引下進入機房等處的固定。避免光纜在風力作用下與桿塔或其他物件摩擦而損壞光纜,以保護光纜的安 全。

五 , 光纜引下線安 裝

所有光纜引下線全部由設計要求塔腿引下,沿橫材至接線盒。光纜引下時防止光纜產生金鉤,引下線夾具原則上每隔1.5-2米安 裝一個或按離按設計光纜說明進行施工,但遇光纜引下線轉彎和需滿足光纜回轉半徑處,可根據實際情況增加引下線夾具,固定引下線。
