溫濕度傳感器

一、產品概述：

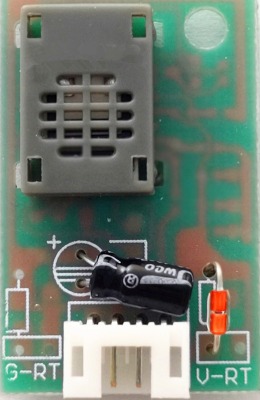

     本溫濕度模塊（溫濕度傳感器）通過變換電路將濕敏電阻元件的阻抗值隨相對濕度變化的曲線,轉變為線性電壓輸出。廣泛應用于儀表,空調,除濕機,程控交換機,基站,倉儲,         氣象及工業自動化等領域。

二、溫濕度模塊參數：

     1）敏感元件（濕度）：高分子濕敏電阻shr-01

     2）供電：5v±5％

     3）耗電電流：5ma max.(2ma avg.)

     4）工作范圍：溫度 0~60℃    濕度 10％ -- 95％rh

     5）儲存條件：溫度  0-50℃   濕度  60％rh

     6）濕度變送范圍：0~100％rh

     7）精度：溫度精度±1％℃,濕度精度：±5％rh  ；（在溫度25℃,濕度40-80％rh,輸入電壓=5v,精度為±3％rh）

     8）輸出信號：（對應0~100％rh,在25℃,輸入電壓=5v下）,見輸出圖與表1、2、3

     9) 溫度系數:    0.4％rh/℃  (輸入電壓=5v,30~80％rh溫度范圍10~40℃ (基準點25℃)

    10）電源電壓范圍: 4.75~5.25v  (基準點5v,±5％)

    11）敏感元件（溫度）：ntc  熱敏電阻 ,lm35,tmp35    （可選）

    12）溫度輸出信號：可選熱敏電阻或集成溫度傳感器,電路板上已經預留焊接位置

熱敏電阻：ntc  r（25℃）=10kω±5％,b值(25/50℃)=3950k±2％  （ntc 具體阻值與b值可按用戶指定,焊接位置可選擇接地或接+5v）

       集成溫度傳感器 （3 pin +5v,t,gnd ）
