電纜橋架是一種閣樓設備，主要是作為各種建筑物和管廊之間的一個橋梁，電纜橋架的結構也是多種的，主要分為槽式、托盤式和梯架式、網格式等等，該設備是由支架、托臂和安  裝附件等組成。電纜橋架結構簡單,造型美觀、配置靈活和維修方便等特點。

電纜橋架規格型號有哪些：

1、電纜橋架常見規格槽式(全封閉式)電纜橋架常見規格有：250×250 150×250 150×300 100×250 150×200 。

2、梯級式電纜橋架常見規格有：100×200150×200 100×600150×600

100×800150×800 100×500150×500 100×300150×300 100×400150×400。

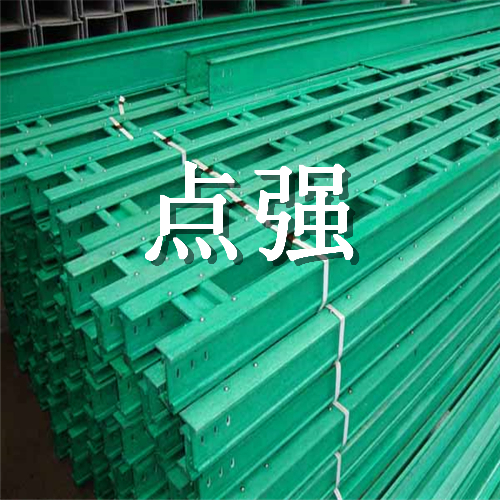

3、常見玻璃鋼電纜橋架的規格型號有：100*60、100*75、100*100、150*100、200*100、200*150、200*200、300*100、300*150、300*200、400*100、400*150、400*200、500*100、500*150、500*200、600*100、600*150、600*200、600*250、800*100、800*150、800*200、1000*200、250*150等等。

電纜橋架規格選擇：

1、橋架的寬度和高度就按下表選擇，并應符合電纜填充率不超過有關標準規范的規定值，動力電纜可取40-50％，控制電纜可取50-70％，另外需予留10-25％的式程發展余量。

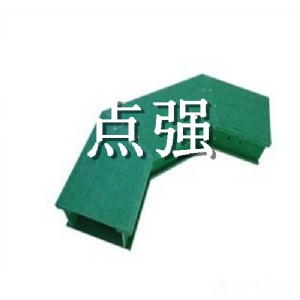

2、各種彎通及附件規格應符合工程布置條件并與橋架相配套。

3、支、吊架規格的選擇，應按橋架規格、層數、跨距等條件配置。并應滿足荷載的要求。

4、橋架橫截面積的選擇見表橋架上電纜網絡中任一線路的最大自動過電流保護的額定電流值或整定值（a） 橋架橫截面充許最小值(mm2)0-60 12961-100 258101-200

452201-400 645401-600 9683

電纜橋架型號品類的選擇：

  1、需屏蔽電氣干擾的電纜網路或有防護外部（如：有腐蝕液休，易燃粉  塵等環境）影響的要求時，應選用槽式復合型防腐屏蔽電纜橋架（帶蓋）

  2、強腐蝕性環境應采用（f）類復合環氧樹脂防腐阻燃型電纜橋架。托臂、支架也要選用同樣材料，提高橋架及附件的使用壽命，電纜橋架在容易積灰和其它需遮蓋的環境或戶外場所宜加蓋板。

  3、除上述情況外，可根據現場還環境及技術要求選用托盤式、槽式、梯級式、玻璃防腐阻燃電纜橋架或鋼質普通型橋架。在容易積灰和其它需遮蓋的環境或戶外場所宜加蓋板。

  4、在公共通道或戶外跨越道路段，底層梯級的底部宜加墊板或在該段使用托盤

。大跨距跨越公共通道時，可根據用戶要求提高橋架的載荷能力或選用行架。

  5、大跨距（>3m）要選用復合型橋架。

  6、戶外要選用復合環氧樹指橋架。
