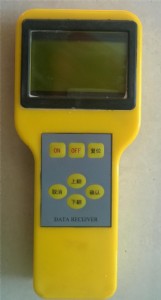

yhc1煤礦用本安  型數據采集儀是針對本公司煤礦井下具有紅外接口設備的數據進行采集的便攜式設備。比如：本安  型壓力記錄儀、紅外離層數據記錄儀，紅外錨桿測力記錄儀等的數據，可通過本采集器按照紅外協議采集數據到采集器，然后帶到井上通過傳輸接口輸入到計算機里面，進行數據分析和管理。

二、產品型式與型號

2.1防爆型式

礦用本質安  全型，標志為“exibⅰmb”。

2.2型號命名

y    h    c      1

最大監測距離：1 m

采集用

本安

儀器儀表類

三、主要技術指標

3.1 一般要求

采集儀應符合本標準要求，并按照規定程序和國家指定檢驗單位審批的圖樣及技術文件制造。

3.2 環境條件

3.2.1工作環境條件

a) 工作溫度：0℃~40℃

b)相對濕度：≤ 95％（+25℃）

c)大氣壓力：80kpa ~106kpa

d)機械環境：無顯著震動和沖擊場合

f)適用于煤礦井下有瓦斯和煤塵爆炸危險的環境中。

3.2.2能承受的最惡劣的儲運氣候條件

a) 高溫：+60℃

b)低溫：-40℃

c)振動：加速度50m/s2

d) 沖擊：峰值加速度500m/s2

3.3供電電源

采用1節型號為pl203450的錳酸  鋰礦燈用鋰離子蓄電池，串聯10ω/3w線繞式限流電阻，用環氧樹脂灌封為一體構成本安  電池組件。電池容量：2500mah,;

3.4本安  參數

uo:4.2v    io:0.42a

四、工作原理及結構

1、yhc1礦用本安  手持采集器在紅外數據采集系統中的工作性質，由三部分組成：礦用數字壓力計、礦用本安  手持采集器，計算機數據處理系統。如圖1所示，數據采集功能和紅外數據通信功能，數據連續記錄在壓力計內，用礦用本安  手持采集器進行采集，采集后攜帶至井上通過傳輸接口將數據自動地傳送到pc計算機處理。
