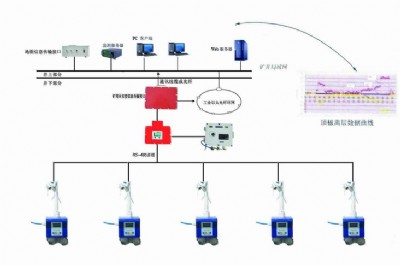

綜合數據監測系統主要由地面中心站監控主機和軟件、通訊適配器、通訊電纜或光纜、礦用隔爆兼本質安  全型電源箱、井下監控基站、無線數據收發機、礦用本安  型數字壓力計、圍巖移動傳感器、錨桿錨索應力數字壓力計、鉆孔數字壓力計及防雷柵等單元構成。監控軟件對數據進行處理、顯示并進行打印，通訊適配器通過rs232接口與監控主機相連接；電源箱為井下監控基站提供本質安  全型電源；井下監控基站與收發機進行無線雙向通訊，并將采集到的數據進行處理后通過傳輸線路上傳到地面中心站；監測數據通過無線模塊傳送到無線收發機。

性能特點

頂板離層在線監測系統技術要求

最大監測容量6臺分站（每臺分站可接16臺傳感器）

模擬量輸入傳輸處理誤差≤1.0％

最大巡檢周期應≤30 s

實時監測數據值能存盤記錄保存7 d以上

當系統主機發生故障時，丟失上述信息的時間長度≤5 min

畫面響應時間：調出整副畫面85％的響應時間≤2 s，其余畫面≤5 s

詳細用途

頂板離層在線監測系統功能用途

頂板離層在線監測系統功能：檢測數據遠距離通訊（用井下局域網或井下光纖或電話線傳輸）實時顯示圍巖離層狀態現場數據顯示、超限時報警指示系統硬件故障自診斷和顯示數據查詢、曲線打印輸出技術指標：巡測周期<=10s通訊距離<10km傳感器量程：0-240mm顯示分辨率：1mm

遠距離監測頂板動態（井上井下用通訊線纜、光纖或光纖環網傳輸數據）

實時顯示頂板離層數據，報警值任意設定，

超限時現場閃光報警指示，井上系統顯示系統硬件故障

數據查詢、曲線打印輸出
