一、產品特點與用途

液壓張力放線架與接觸網放線作業車配套，適用于接觸網導線及承

力索的小張力放線（≤500公斤）及終端下錨。可直接控制并顯示張力值并保持張力穩定、具有結構緊湊、操作簡單、維修保養方便、使用年限長等特點，目前是國內應用較普遍的接觸網放線設備。

二、主要結構：

液壓張力放線架主要由機架、線盤組件、液壓阻尼盤、液壓泵、蓄

能器等部件組成。

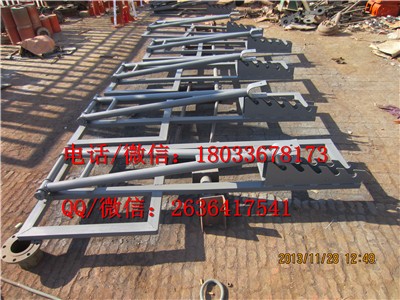

機架：機架采用型鋼焊接而成。底座有8個 φ28孔，與平板車連接用。機架共有三種規格：基本型（18）、寬型(20)、超寬型（24）。

機架上裝有標尺用于測量線盤繞線半徑。

線盤組件：線盤軸端裝有齒輪，采用錐套定位線盤，梯形螺紋鎖緊線盤，采用雙臂撥板結構向線盤傳遞阻力矩。

液壓阻盤：由阻尼盤、液壓油缸、張力調節保持閥、張力表、傳動齒輪等組成。

液壓泵：由手動泵、卸載閥、蓄能器、壓力表、張力調節保持閥等組成。

三、液壓阻尼盤的工作原理

液壓阻尼器的工作原理：液壓阻尼盤的阻尼力矩是由液壓油缸的摩

擦片和阻尼盤產生的。改變液壓油缸作用到阻尼盤上的正壓力，即可以

改變阻尼力矩的大小。而阻尼力矩又受控于液壓系統的壓強。所以，改

變系統內液體壓強，即可以改變阻尼力矩的大小。系統內液體壓強是由

手動泵提供的，壓強大小由張力調節保持閥來控制。

液壓系統工作原理：當線盤軸未轉動時，關閉手打泵上的卸載閥，打開

張力保持調節閥，反復推動手動泵就可以先行設定放線初始張力。通過

推動手動泵和調節張力調節保持閥，即可以改變放線張力值得大小。
