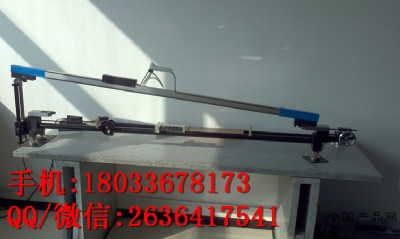

鐵路軌距尺檢定器 鐵路軌距尺檢定器 軌距尺檢定器 軌距尺標定器是用于檢定鐵路軌距尺的一種全數顯專用檢具。本檢定器除可檢定軌距尺的各檢測點和超高外，還可以對軌距尺的全量程各點進行檢定。

一、鐵路軌距尺檢定器 軌距尺檢定器 軌距尺標定器特點

　　鐵路軌距尺檢定器由軌距測量部分，水平測量部分及超高測量部分組成。

　　軌距測量部分是通過活動、固定測量塊以量規為標準復現1435mm，配合測量板復現1348mm、1391mm三個標準長度。鐵路軌距尺檢定器 軌距尺檢定器 軌距尺標定器采用數顯尺通過傳動機構即可以實現對軌距尺1435mm及1348mm、1391mm各檢測點及軌距尺全量程任意位置的示值進行檢定（見圖一），讀數直觀醒目。

　　鐵路軌距尺檢定器 軌距尺檢定器 軌距尺標定器超高部分采用齒輪和齒條升降機構，操作手輪位置在尺身靠近中間部位，由齒輪通過鏈條和鏈輪帶動完成升降工作，使得操作快捷方便。超高值顯示采用數字顯示機構，使超高調零簡單方便，讀數直觀清晰。

　　鐵路軌距尺檢定器 軌距尺檢定器 軌距尺標定器活動和固定測量塊及測量板等部件材質采用優質不銹鋼并經淬火處理，經久耐用、美觀大方，其大部分緊固螺釘等標準件均為高質量不銹鋼標準件。

二、主要技術指標

準確度等級：ⅰ級

鐵路軌距尺檢定器 軌距尺檢定器 軌距尺標定器軌距測量范圍：1410～1470mm

水平（超高）測量范圍：0～190mm

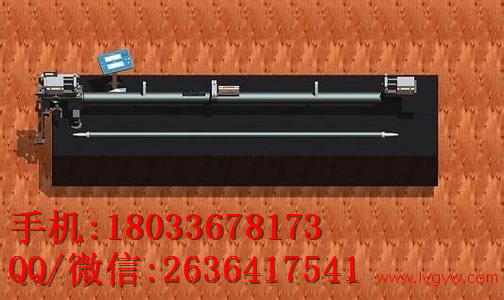

三、檢定器結構示意圖 、

四、鐵路軌距尺檢定器 軌距尺檢定器 軌距尺標定器使用方法

　　（一）組裝超高裝置

　　將檢定器從箱中取出，將三個支座放到穩定的平臺上，將三個調整螺釘安  裝好后放在支座上，檢定器的固定端應緊沿平臺一邊（便于裝超高裝置），鐵路軌距尺檢定器 軌距尺檢定器 軌距尺標定器將超高部分的定位銷釘插入檢定器尺座的相應位置，用內六角扳手將4個超高固定螺釘旋緊，調整三個調整螺釘，使橫、縱向水平泡均居于中間位置。

　　（二）鐵路軌距尺檢定器 軌距尺檢定器 軌距尺標定器拆卸超高裝置

　　首先轉動超高升降裝置的手輪使得超高裝置的超高刃口降至最低位（超高零位），用內六角扳手松開4個超高固定螺釘（見超高k向視圖），然后轉動超高升降裝置的手輪將超高刃口適當升高一些（大約50mm），一手扶住超高裝置，另一手卸下4個超高固定螺釘，此時即可取下超高裝置。鐵路軌距尺檢定器 軌距尺檢定器 軌距尺標定器

　　（三）檢定軌距尺

　　1、軌距部分的檢定

　　卸下兩個測量塊上的兩個測量板，將檢定器量規輕放在檢定器兩v型塊上，反復輕微旋動檢定器軌距手輪，使量規兩端分別與兩個測量塊的測量面輕輕接觸后，將檢定器軌距顯示值置零（數顯尺歸零調整方法見后面）。鐵路軌距尺檢定器 軌距尺檢定器 軌距尺標定器再安  裝上兩個測量板（注意：帶銅套的測量板安  裝在活動測量塊上，安  裝后測量板刃口面應與活動測量塊上平面在同一平面，若有較大誤差，則說明測量板安  裝反，卸下后將測量板翻個面再重新安  裝即可）。鐵路軌距尺檢定器 軌距尺檢定器 軌距尺標定器完成上述工作后即可按檢定規程的要求開始對軌距尺的軌距進行檢定。當需要對軌距尺全量程進行 檢定時，可轉動軌距手輪使活動測量塊前后移動，同時觀察檢定器上數顯尺的示值與軌距尺的示值變化情況。鐵路軌距尺檢定器 軌距尺檢定器 軌距尺標定器數顯尺的示值變化量應與軌距尺示值變化量相等，其誤差不應超過軌距尺檢定規程中所要求的示值誤差值。

　　2、水平部分的檢定

　　將橫向、縱向水平儀的水準泡的氣泡均調至居中后即可按檢定規程的要求開始對軌距尺的水平部分進行檢定。 鐵路軌距尺檢定器 軌距尺檢定器 軌距尺標定器

　　3、超高部分的檢定

　　轉動超高升降裝置的手輪，使得超高裝置的超高刃口降至最低位，檢查超高測量尺刃口上平面與固定測量塊上平面高度是否一致，若不一致應旋動超高升降裝置的手輪進行調整，當超高刃口高度與固定測量塊上平面高度一致后，鐵路軌距尺檢定器 軌距尺檢定器 軌距尺標定器應調整超高零位調整螺釘，確保每次超高刃口降至最低位時，超高測量尺刃口上平面與固定測量塊上平面高度一致。按數顯器歸零按鈕，使數顯屏幕歸零后即可按檢定規程的要求進行超高檢定。 鐵路軌距尺檢定器 軌距尺檢定器 軌距尺標定器

　　在檢定超高過程中，若有超高刃口自動落下現象，可將升降機構防滑調整螺釘（見圖二）適當旋緊即可解決。

四、鐵路軌距尺檢定器 軌距尺檢定器 軌距尺標定器使用方法：

　　①軌距數顯屏，按動數顯屏電源開關鍵（off、on鍵）打開數顯屏，當需要調整零位時（也叫歸零），按動歸零鍵（zero）即可歸零。inch/mm鍵是公英制轉換鍵，數顯屏右上角數字后面顯示mm時為公制，數顯屏左下角顯示in時為英制，需要轉換時只需按動inch/mm鍵即可。 鐵路軌距尺檢定器 軌距尺檢定器 軌距尺標定器

　　②超高數顯屏，off鍵位關閉數顯屏鍵，on/o鍵位打開數顯屏鍵同時也是歸零鍵，mm/in鍵是公英制轉換鍵，數顯屏左端顯示mm時為公制，顯示in時為英制，需要轉換時只需按動mm/in鍵即可。↑和↓鍵為上下預置鍵，分別按下↑或↓鍵顯示值就會增加或減少，鐵路軌距尺檢定器 軌距尺檢定器 軌距尺標定器 當檢定器超高有誤差時也可通過此鍵進行調整，注意：若用此鍵進行超高誤差調整，當關閉電源后，通過此鍵進行調整的數值就會丟失，每次重新打開電源后都要重新調整，因此檢定器超高有誤差時不推薦使用此鍵，應通過調整超高零位調整螺釘進行調整。 鐵路軌距尺檢定器 軌距尺檢定器 軌距尺標定器

　　③電池更換方法： 當顯示不正常（如不顯示或閃爍），表明電池供電不足，應更換電池。按電池蓋上三角符號指示方向拉開并向上翻轉，取下電池蓋。換新電池時注意：電池正極朝外。 鐵路軌距尺檢定器 軌距尺檢定器 軌距尺標定器

　　④注意：為了延長電池使用時間，當不使用檢定器時應按動off，on鍵關閉顯示屏，長期不使用，應取出電池。數顯尺應保持干燥、清潔，防止液體進入，若不慎使液體進入，應在60℃以下使之干燥。 鐵路軌距尺檢定器 軌距尺檢定器 軌距尺標定器

　　⑤一般維修提示表：

五、鐵路軌距尺檢定器 軌距尺檢定器 軌距尺標定器 注意事項

　　1、檢定器應保存在干燥的室內防止生銹。轉動、滑動部分應及時加潤滑油。

2、量規應吊掛保存，防止變形。買鐵路軌距尺檢定器 軌距尺檢定器 軌距尺標定器，認準霸州得力，最優的品質，最好的服務，最低的價格，保證您滿意，
