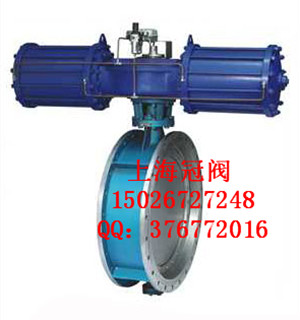

d643h/w-16c/p氣動法蘭蝶閥/氣動不銹鋼法蘭蝶閥的詳細信息特殊功能：快速型工作溫度區間：常溫閥-29℃外形尺寸：50-1200mm公稱通徑：dn50-1200mm重量：18.6kg型號：d643h/w-16c/p品牌：冠閥驅動方式：氣動閥作用和用途：蝶閥結構特征：蝶形閥體材質：碳鋼閥連接形式：法蘭連接開關方向：直行程壓力環境數值：0-2.5mpa壓力環境類型：中壓閥2.5

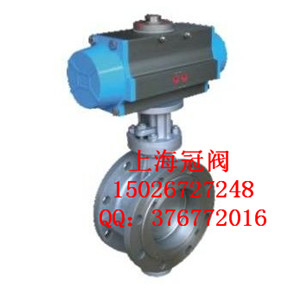

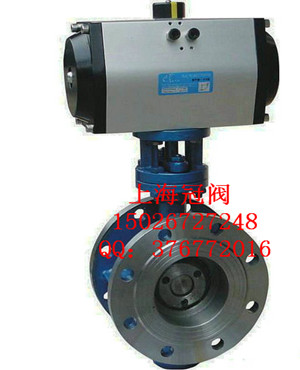

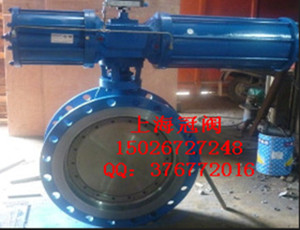

新型系列at型氣動執行器，有雙作用式和單作用式（彈簧復位），齒輪傳動，安  全可靠；大口徑閥門采用系列aw型氣動執行器拔叉式傳動，結構合理，輸出扭矩大，有雙作用式和單作用式

1、齒輪式雙活塞，輸出力矩大，體積小。

2、氣缸選用鋁金材料，重量輕、外形美觀。

3、可在頂部、底部安  裝手動操作機構。

4、齒條式連接可調節開啟角度、額定流量。

5、執行器可選帶電訊號反饋指示及各類附件以實現自動化操作。

6、is05211標準連接為產品的安  裝更換提供了方便。

7、兩端調的節螺釘可使標準產品在0°和90°有±4°的可調范圍。確保與閥門的同步精度。

附件的選項

根據不同控制和要求可選擇下列附件：

切斷型附件：單電控電磁閥、雙電控電磁閥、限位開關回訊器。

調節型附件：電氣定位器、氣動定位器、電氣轉換器。

氣源處理附件：空氣過濾減壓閥、氣源處理三聯件。

手動機構：hvsd手操機構

主要技術參數

公稱通徑 dn（mm） 50～2000 50～500

公稱壓力 pn（mpa） 0.6 1.0 1.6 2.5 4.0

試驗壓力 強度試驗 0.9 1.5 2.4 3.75 6.0

密封試驗 0.66 1.1 1.76 2.75 4.4

氣密封試驗 0.6 0.6 0.6 0.6 0.6

滲漏率 ＜0.1×dnmm3/s（符合gb/t13927-92標準）

適用溫度 碳鋼:-29℃～425℃ 不銹鋼-40℃～600℃

適用介質 空氣、水、蒸氣、煤氣、油品以及酸  、堿  、鹽  帶有弱腐蝕性介質等

驅動形式 蝸桿蝸輪傳動、氣傳動、電傳動
