無線高壓核相儀，應用于電力線路、變電所的相位校驗和相序校驗，具有核相、測相序、驗電等功能具備很強的抗干擾性，符合（ emc ）標準要求，適應各種電磁場干擾場合。將被測高電壓相位信號由采集器取出，經過處理后直接發射出去。由核相儀接收并進行相位比較，對核相后的結果定性。因本產品是無線傳輸，真正達到安  全可靠、快速準確，適應各種核相場合。

二、安  全事項

1、現場測試時，操作人員應按電力部門高壓測試安  全距離標準進行操作。

2、所測試絕緣桿電壓等級為 ≤ 220kv 。

3、使用過程中不能大于有效接收距離。發射器盡量置于開闊處。

4、使用過程中，避免同時使用無線電發射裝置（對講機等）,以免干擾接收器無法判別。

5、在試驗時，試驗人員穿絕緣鞋處在安  全距離以外區域。

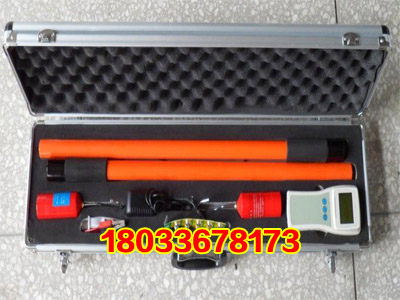

三、設備清單

   ①鋁合金包裝箱一個

    ②主機一臺

    ③校驗插頭線

    ④電源充電器一只

    ⑤絕緣桿兩根

⑥x，y采集器各一只

⑦1.5v電池10節

⑧說明書一本

⑨保修卡一份

⑩合格證一份

四、技術特性

   1、屏幕顯示內容：無線高壓核相儀，不同相、同相、頻率、x、y、 、 、。

   2、電源：主機采用可充電電源，x 和 y 采集器 5 節 ag13 電池。

3、自動關機：開機后8分鐘左右主機自動關機

4、接觸被測強電場時，儀器會自動報警。

五、技術指標

   ①準確度：同相誤差≤15°，不同相誤差≤15°

   ②采樣速率 3 次 / 秒

③x和y采集器電源電壓為7.5v ±1.5v

   ④x和y采集器工作電流≤4ma

   ⑤主機和 x、y采集器的視距傳輸距離為x、y≥100m

⑥工作環境：-35°┉ +50° 濕度：≤95％rh

⑦儲存環境：-40°┉ +55° 濕度：≤95％rh

⑧本產品主機所測電壓等級為 6kv┉110kv

六、使用方法

1 、主機檢測

（1）系統自校：

把產品附帶的專用測試線插頭插入交流220v電源中，另一端的兩個信號測試環分別套在采集頭x和y的采集頭處。主機顯示屏應顯示x、y同相，如x、y均不顯示，應將220v插頭調換即可。

（2）現場校驗

現場核相時，先將兩棒放到同一相上自校。

2、使用方法

1.x采集器顯示          2.y采集器顯示

3.x采集器電池電力不足 4.y采集器電池電力不足

5.x采集器的相位波形  6.y采集器的相位波形

7.主機電源            8.相位差顯示

9.x的頻率             10.y的頻率

① 核相定性同相或不同相，以漢字顯示為準。

核相時看主機各種顯示：

②x 和 y 分別表示收到 x 和 y 棒的信號。

③在 x 下方出現 或在 y 下方出現 則說明 x 棒或 y 棒電池電壓低。

④在 x 和 y 的上方出現 說明主機電壓的高低。

⑤在顯示屏的上方出現“無線高壓核相儀”說明主機已開機。

⑥在 x 棒、 y 棒或主機電池電壓低時，本系統應能正常工作一段時間，必須更換電池。注：x棒和y棒應同時更換電池。

⑦如主機顯示屏出現異�，F象,則應關機再開機，主機則會自動恢復正常。

（1）更換電池時，逆時針旋轉，將采集器外殼取下。再將電池蓋打開，更換電池。（電池所需型號 ag13 、數量 5個）

（2）采集器有兩種接觸頭，可根據需要互相更換。更換時將接觸頭逆時針旋轉即可取下。

4、現場核相說明：

① 先將 x和y采集器分別掛到同一高壓線路上，主機顯示屏應顯示x、y同相。

②在高壓線核相時應分別將x和y采集器按以下方法排列進行核相：aa′同相000°左右，ab′不同相 120°（或240°）左右，bb′ 同相000°左右， bc′不同相120°（或240°）左右，cc′同相000°左右。

③如果要得到精確數值，應將其中一采集器放到高壓線一采集點上不動，再將另一采集器圍繞高壓線另一采集點前后左右移動，以找出最精確的相位角度。

④在核相時，如 aa′、ab′、bb′. bc′、cc′的測試數據均為顯示不同相，這是由于所測的兩組供電線路接線組別不同，可能會出現30或60°的相位差。下面介紹出現這種情況時的測量標準（以30°相位差為例）：測試方法與①和②相同，所測結果以應為：aa ' 不同相30°、ab'不同相120°,bb'不同相30°, bc'不同相120°、cc ' 不同相30°(注：120°和240°只表示正相序或逆相序)

⑤ 在測量≥10kv時，x和y可直接同時放在導線或絕緣皮上進行核相

⑥在≥66kv核相時，x和y采集器可以采取接觸或非接觸方法核相。（如測量110kv和220kv時，將x和y采集頭放在高壓電線下方300mm至1000mm處。測量500kv時，將x和y采集頭放在高壓電線下方1000mm-2000mm處，測量左右允許偏差300mm）

⑦測相序:假設某條線為a相，將x放在a相上，y放在另一相上，如顯示120°則說明是順相序，該相應為“b”，如顯示240°則是逆相序，該相應為“c”。

⑧ 驗電:將其中一個采集器掛在高壓電線上，如主機屏幕顯示相應采集器的符號，則說明該高壓線有電。相反，如主機屏幕不顯示該采集器的符號，則說明該高壓線無電。

七、維護保養

1、本產品是一臺精密儀表不要隨意打開。

2、在長時間不使用，應取出采集器電池。

3、每年至少更換一次電池。

4、本產品應存放在避免潮濕、高溫、多塵的環境中。

5、絕緣桿首次使用前應做耐壓實驗。

6、絕緣桿每年進行一次耐壓試驗。

注：絕緣桿第一節上端有內置天線350mm長，不能進行耐壓試驗，內置天線與桿壁外絕緣耐壓為15kv。
