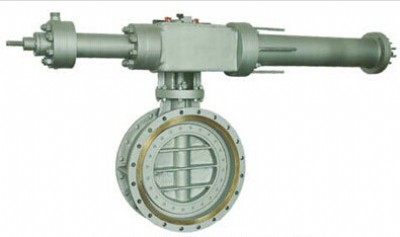

產品名稱：快關蝶閥產品型號：kd7t42/3p產品口徑：dn400～1600產品壓力：0.6～1.6mpa產品材質：鑄鐵、鑄鋼、不銹鋼等產品簡介：制造標準：中國gb、機械部jb、化工標準hg、美標api、ansi、德標din、日本jis、jpi、英標bs生產。閥體材質：銅、鑄鐵、鑄鋼、碳鋼、wcb、wc6、wc9、20#、25#、鍛鋼、a105、f11、f22、不銹鋼、304、304l、316、316l、鉻鉬鋼、低溫鋼、鈦合金鋼等。工作壓力1.0mpa-50.0mpa。工作溫度：-196℃-650℃。連接方式：內螺紋、外螺紋、法蘭、焊接、對焊、承插焊、卡套、卡箍。驅動方式：手動、氣動、液動、電動。上海惠夏閥門有限公司擁有全球最頂尖的生產設備和技術工程師，有能力按照各國標準以及各種行業標準生產制造優質閥門。聯系電話：15901687301 產品詳情一、產品概述本蝶閥適用于介質為水的泵出口管路上，作為閉路并和止回閥，用來避免和減少管路系統中介質繁榮倒流及產生過大的水錘，以保護管路系統。二、用途

本蝶閥適用于介質為水的泵出口管路上，用來避免和減少管路系統中介質繁榮倒流及產生過大的水錘，以保護管路系統，其功能事以一閥代兩閥（傳統的管路設計中以閘閥配止回閥或以普通蝶閥配止回閥）

三、特點

1、hd7q41x型全液控止回蝶閥控制部分采用了全液控形式，以蓄能器取化了重錘部分，減小了能量損耗，傳動機構得到簡化，占具空間笑，與一般型蝶閥相近。安  裝方便，即課左、右臥式安  裝，也可以立式安  裝。

2、該閥裝在泵后，可代替閘閥（蝶閥）和止回閥兩臺閥門。且流阻系數小，大口徑蝶閥流阻系數只比閘閥略高。因此，該類閥門為節能產品。

3、hd7q41x型閥關閉時，可以根據管道系統的特性或用戶要求調整快、慢關段的時間和切換角度，從而達到消除或減小水錘，保護系統作用。

4、如所有行程開關都采用電感式接近開關，移除液壓站，防護等級可達ip67。

四、主要技術參數公稱通經（mm）1400-24001200-2400500-2400500-2400500-1600公稱壓力0.250.61.01.62.5試驗壓力強度試驗0.3750.91.52.43.75密封試驗0.2750.661.11.762.75適用介質水適用溫度（℃）≤80℃介質流速3m/s五、主要零部件材料零件名稱材料閥體、蝶板灰鑄鐵、球墨鑄鐵、碳素  鋼閥軸不銹鋼密封圈不銹鋼、nbr填料nbr六、執行標準制造標準jb/tb527-97、gb/t12238-89法蘭標準gb/t17241。6-1998、gb2555-2556-81結構長度標準gb12221-89檢驗標準gb/t13927-92七、hd7q41x-6/10/16全液控止回閥蝶閥主要外形連接尺寸dnpndd1blabh5001.067062043229720165013606001.078072548267720173013907001.089584054392720180014458001.0101595058318720187014859001.011151050613307202070186510001.012301160674107552165193012001.014551380654709052265203014001.016751590685309052665227012000.614051340654707552365202514000.616301560685307552665227016000.6/0.2518301760686009052940238018000.6/0.2520451970706709053325247020000.2522652180547609053660237022000.25247523906084011234325294024000.252685260062910112345303000
