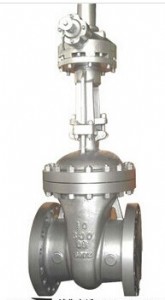

產品名稱：高壓國標鑄鋼閘閥產品型號：z541h產品口徑：dn10～dn400產品壓力：1.0-10.0mpa產品材質：鑄鋼、不銹鋼、合金鋼等產品簡介：制造標準：中國gb、機械部jb、化工標準hg、美標api、ansi、德標din、日本jis、jpi、英標bs生產。閥體材質：銅、鑄鐵、鑄鋼、碳鋼、wcb、wc6、wc9、20#、25#、鍛鋼、a105、f11、f22、不銹鋼、304、304l、316、316l、鉻鉬鋼、低溫鋼、鈦合金鋼等。工作壓力1.0mpa-50.0mpa。工作溫度：-196℃-650℃。連接方式：內螺紋、外螺紋、法蘭、焊接、對焊、承插焊、卡套、卡箍。驅動方式：手動、氣動、液動、電動。上海好施閥門有限公司擁有全球最頂尖的生產設備和技術工程師，有能力按照各國標準以及各種行業標準生產制造優質閥門。 產品詳情產品介紹：

國標閘閥的啟閉件是閘板，閘板的運動方向與流體方向相垂直，閘閥只能作全開和全關, 不能作調節和節流。 閘閥具有流體阻力小，密封面受介質沖刷和侵蝕小。，啟閉較省力，介質流向不受限制，不擾流、不降低壓力，形體簡單，結構長度短，制造工藝性好，適用范圍廣等優點。

國標鑄鋼閘閥的種類，按密封面配置可分為楔式閘板式閘閥和平行閘板式閘閥，楔式閘板式閘閥又可分為:單閘極式、雙閘板式和彈性閘板式；平行閘板式閘閥可分為單閘板式和雙閘板式。按閥桿的螺紋位置劃分，可分為明桿閘閥和暗桿閘閥兩種。

鑄鋼閘閥操作方式有：

手動、齒輪傳動、電動、氣動等。

應用范圍：高壓國標鑄鋼閘閥適用于公稱壓力pn4.0～10.0mpa,工作溫度-29～600℃的石油、化工、制藥、化肥、電力行業等各種工況的管路上，切斷或接通管路介質，不能作調節和節流。適用介質為：水、油品、蒸氣、酸  性介質等。

結構特點與優勢：

1、流體阻力小 , 密封面受介質的忡刷和侵蝕小。

2、開閉較省力。

3、介質流向不受限制 , 不擾流、不降低壓力。

4、形體簡單 , 結構長度短，制造工藝性好，適用范圍廣。

閘閥的安  裝與維護應注意以下事項：

手輪、手柄及傳動機構均不允許作起吊用，并嚴禁碰撞。

雙閘板閘閥應垂直安  裝（即閥桿處于垂直位置 , 手輪在頂部 ）。

帶有旁通閥的閘閥在開啟前應先打開旁通閥（以平衡進出口的壓差及減小開啟力 ）。

帶傳動機構的閘閥，按產品使用說明書的規定安  裝。

如果閥門經常開關使用 , 每月至少潤滑一次。

標準規范：

設計制造標準：gb/t 12234-2007

結構長度標準：gb/t 12221-2005

連接法蘭標準：gb/t 9113

壓力溫度等級：gb/t 12224-2005

試驗檢驗標準：gb/t 13927-2008

性能規范：

公稱壓力

pn（mpa）試驗壓力（mpa）適用溫度（℃）適用介質強度試驗密封試驗wcbcr5mo1cr18ni9ti1.62.41.8≤425≤540≤600水、油品、蒸氣、酸  性介質2.53.82.84.06.04.46.49.67.1零件材料與工況：零件名稱材料牌號閥體wcbzgcr5mocf8cf8m

zg1cr18ni9ticf3cf3閥蓋wcb12crmov

zgcr5mo304

cf8316

cf8mcf3cf3

316l支架wcbwcbcf8cf8mcf3cf3閘板wcbzgcr5mocf8cf8mcf3cf3閥桿2cr1325cr2mov1cr18ni9ti閥座25304304304304304墊片、墊環、密封環包覆墊片、304、增強柔性石墨填料增強柔性石墨閘桿螺母zcua110fe3主要尺寸及重量：
