絕緣擋板為方便電力部門作業，而研制的一種耐高壓擊穿的安  全防護作業隔離設備，現在廣泛用于全國各地電力局高壓隔離作業。

特性：耐高溫180-200℃具有較高的機械性能和介電性能,較好的耐熱性和耐潮性,并具有良好的機械加工性 用途：用于電機,電器設備中作絕緣結構零部件,并可在潮濕環境條件和變壓器中使用 如:電機沖型加工行業。

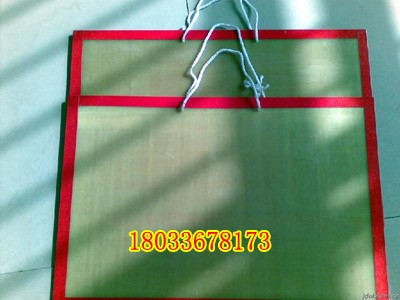

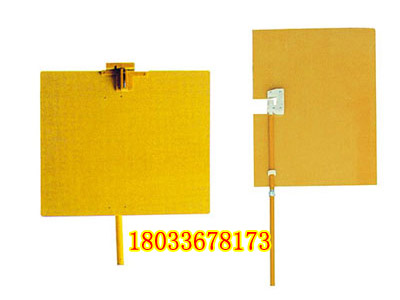

5mm 絕緣隔板

一、絕緣隔板概述：

用于隔離帶電部件、限制工作人員活動范圍的絕緣平板。

二、5mm 絕緣隔板的技術參數

1．厚度：5mm

2．材質：環氧樹脂

3．顏色：黃色

三、試驗

1.表面工頻耐壓試驗

用金屬板作為電極，金屬板的長為70mm，寬為30mm，兩電極之間相距300mm。在兩電極間施加工頻電壓60kv，持續時間1min，試驗過程中不應出現閃絡或擊穿，試驗后，試樣各部分應無灼傷，無發熱現象。

2.工頻耐壓試驗

試驗時，先將待試驗的絕緣隔板上下鋪上濕布或金屬箔，除上下四周邊緣各留出200mm左右的距離以免沿面放電之外，應覆蓋試品的所有區域，并在其上下安  好金屬極板，然后按表7中的規定加壓試驗，試驗中，試品不應出現閃絡和擊穿，試驗后，試樣各部位應無灼傷、無發熱現象。
