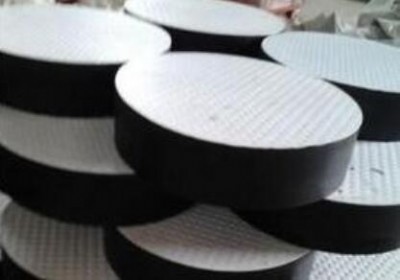

簡稱四氟滑板式橋梁支座，本產品是于普通板式橡膠支座上粘接一層厚2-3mm的聚四氟乙烯板而成。除具有普通板式橡膠支座的豎向剛度與彈性變形，能承受垂直荷載及適應梁端轉動外，因四氟乙烯與梁底不銹鋼板間的低摩擦系數（μ≤0.03）可使橋梁上部構造的水平位移不受限制，跨度>30米的大跨度橋梁、簡支梁連續板橋和多跨連續梁橋可作活動支座使用；連續梁頂推、t型梁橫移和大型設備滑移可作滑塊使用。

按材料分類：

a：氯  丁橡膠:適用溫度+60℃∽-25℃

b：天然橡膠:適用溫度+60℃∽-40℃

選用、安  裝和養護

1)選用

a：查看板式橡膠支座的安  裝施工圖紙，主要注意板式橡膠支座的規格型號、厚度、設計承載力等主要技術參數。四氟滑板橡膠支座還要注意預埋鋼板的尺寸和安  裝位置及方向；

b：選用板式橡膠支座時,支座的最大承載力應與橋梁支點反力相吻合,其容許偏差范圍宜為±10％；

c：對于彎、坡、斜、寬橋梁，宜選用圓形板式橡膠支座。公路橋梁工程不宜使用帶球冠或坡形的橡膠支座；

d：當橋梁縱坡坡度不大于1％時，板式橡膠支座可直接設置于墩臺上，但應考慮縱坡影響所需要的厚度。當縱坡坡度大于1％時，應采用預埋鋼板（加楔形鋼板）、混凝土墊塊（帶坡度的墊石）或其他措施將梁底調平，保證支座平置。板式橡膠支座應按jtg

d62的有關規定驗算并在驗算滿足規定要求后方可使用。

e：gjzf4、gyzf4型四氟滑板橡膠支座應水平安  裝。并應設置上下鋼板，四氟滑板與不銹鋼板間應該涂放5201-2硅脂潤滑油，安  裝后一定要設置防塵罩；支座的四氟滑板不得設置在支座底面，與四氟滑板接觸的不銹鋼板也不能直接設置在橋梁墩、臺墊石上。

2）安  裝

a：安  裝準備

a.1板式橡膠支座安  裝處宜設置支承墊石,支承墊石平面尺寸大小應按局部承壓計算確定,墊石長度、寬度應比支座相應的尺寸至少增加50mm左右，其高度應為100mm以上，且應考慮便于支座的更換。

a.2支座墊石內應布置鋼筋網，鋼筋直徑為8mm時，間距宜為50mm×50mm，橋梁墩、臺內應有豎向鋼筋延伸至支座墊石內，支座墊石的混凝土強度等級不應低于c50。

a.3支座墊石表面應平整、清潔、干爽、無浮沙。支座墊石頂面標高要求準確無誤。在平坡情況下，同一片梁兩端支承墊石及同一橋墩、臺上支承墊石應處于同一設計標高平面內，其相對高差不應超過±1.5

mm，同一支承墊石高差應小于0.5

mm。

b：支座安  裝

b.1支座進場后，應檢查支座上是否有制造商的商標或永久性標記。安  裝時，應按照設計圖紙要求，在支承墊石和支座上均標出支座位置中心線，以保證支座準確就位。

b.2支座安  裝時，應防止支座出現偏壓或產生過大的初始剪切變形。安  裝完成后，必須保證支座與上、下部結構緊密接觸，不得出現脫空現象。對未形成整體的梁板結構，應避免重型車輛通過。

b.3橋梁墩臺的設計應考慮支座養護、更換的需要。任何情況下，不允許兩個或兩個以上的支座沿梁縱向中心線在同一支承點并排安  裝；在同一根梁（板）上，橫向不宜設置多于兩個支座；不同規格的支座不應并排安  裝。

b.4支座安  裝后，應全面檢查是否有支座漏放，支座安  裝方向、位置（與預埋鋼板的接觸、支座中心線位置）、支座規格型號是否有錯，臨時固定設施是否拆除，四氟滑板支座是否注入硅脂油（嚴禁使用潤滑油代替硅脂油）等現象，一經發現，應及時調整和處理，確保支座安  裝后的正常工作，并記錄支座安  裝后出現的各項偏差及異常情況。

b.5支座使用階段平均壓應力σc=10mpa。支座橡膠彈性體體積eb=2000mpa。

支座與混凝土接觸時，摩擦系數μ=0.3；與鋼板接觸時，摩擦系數μ=0.2；聚四氟乙烯板與不銹鋼板接觸（加硅脂時）摩擦系數μ小于等于0.03,當溫度低于-25℃時，μf值增大30％，滑板支座必須安  裝時候給四氟板表面加硅脂時。

b.6矩形支座安  裝時以短邊尺寸順橋向放置。

3、養護

1)、板式橡膠支座應定期進行養護和維修檢查，一旦發現問題，應及時進行修補或更換。

2)、板式橡膠支座及四氟滑板橡膠支座應檢查如下內容：

a：支座是否出現滑移及脫空現象；

b：支座的剪切位移是否過大（剪切角應不大于35°）；

c：支座是否產生過大的壓縮變形；（最大壓縮變形量不得超過0.07te,

te為支座的橡膠層總厚度）

d：支座橡膠保護層是否出現開裂、變硬等老化現象，并記錄裂縫位置、開裂寬度及長度；

e：支座各層加勁鋼板之間的橡膠板外凸是否均勻和正常；

f：對四氟滑板橡膠支座，應檢查支座上面一層聚四氟乙烯滑板是否完好，有無剝離現象，支座是否滑出了支座頂面的不銹鋼板，5201-2硅脂是否涂放并且注滿四氟滑板橡膠支座的儲油坑。

3）、支座各部應保持完整、清潔。及時清除支座周?chē)�的垃圾雜物，冬季清除積雪和冰  塊，保證支座正常工作。同時應經常清掃污水，排除墩臺、臺帽積水，要防止橡膠支座接觸油脂，對梁底及墩、臺帽上的殘存機油等應進行清洗。防止因橡膠老化、變質失去作用。
