qz支座.

概述

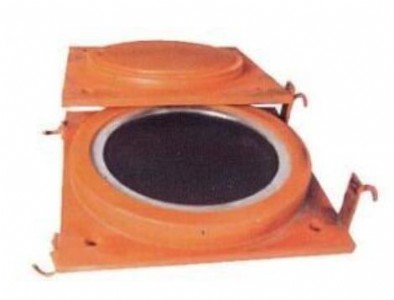

qz系列球型鋼支座是由上支座板,下支座板,球形板,聚四氟乙烯滑板（f4,球面四氟板）及橡膠擋圈組成的一種特殊盆式橡膠支座產品。它將盆式支座中的橡膠板改為球面四氟板因而得名,由于qz球型支座中間鋼板及底盆亦相應地改成球面,減小了摩擦系數。其位移由上支座板與平面四氟板之間的滑動來實現。在上支座板上設置導向槽或導向環來約束支座的單向或多向位移,可以制成球形單向活動支座和固定支座。通過球形板和球面四氟板之間的滑動來滿足支座轉角的需要。

優點

qz球型支座以傳力可靠,轉動靈活的特點,不但具有gpz盆式橡膠支座承載能力大的特點,座位移大等特點,而且能更好地適應大轉角的需要,與普通盆式支座相比具有下列優點：

1,球形橡膠支座通過球面傳力,不會出現力的縮頸現象,作用在混凝土上的反力比較均勻；

2,球形支座通過球面聚四氟乙烯板的滑動來實現支座的轉動過程,轉動力矩小,而且轉動力矩只與支座球面半徑及聚四氟乙烯板的摩擦系數有關,與支座轉角大小無關,特別適用于大轉角的要求,設計轉角可達0.05rad.

3,qz球型支座各向轉動性能一致,適用于寬橋,曲線橋；

4,這種支座產品不用橡膠承壓,不存在橡膠老化對支座轉動性能的影響,特別適用于低溫地區。

球型支座的分類

球形支座通過球面傳力,不出現力的縮頸現象,作用在混凝土上的反力比較均勻；球形支座通過球面聚四氟乙烯板的滑動來實現支座的轉動過程,轉動力矩小,而且轉動力矩只與支座球面半徑及聚四氟乙烯板的摩擦系數有關,與支座轉角大小無關。因此特別適用于大轉角的要求,設計轉角可達0.05rad以上。支座各向轉動性能一致,適用于寬橋,曲線橋等；支座不用橡膠承壓,不存在橡膠老化對支座轉動性能的影響,特別適用于低溫地區。

安  裝細則

1)：用本系列支座時,橋梁梁體及橋墩,臺支承部位混凝土標號不得低于300級。特殊情況須征得設計單位同意。

2)：支座與梁體及墩,臺采用預埋螺栓連接,必要時也可采用預埋鋼板焊接連接,但將支座與梁體及墩臺預埋鋼板焊接時,要防止支座鋼體過熱,以免燒壞硅脂及聚四氟乙烯板。

3)：支座安  裝標高應符合設計要求,要保證支座支承面的水平及平整,支座支承面四角高差不得大于2mm。

4)：支座進場后,應檢查裝箱清單,包括配件清單,支座產品合格證,支座安  裝養護細則等。

5)：支座安  裝時應注意如下事項：

a：支座中心線應與主梁中心線平行。
