一、概述

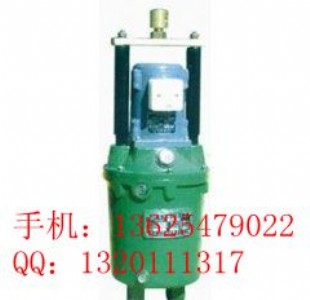

ed系列電力液壓推動器是一種集電機，離心泵，油缸為一體的，結構非常緊湊的驅動控制裝置，被廣泛用作各種塊式制動器和盤式制動器的驅動裝置，還可用于各種工業閥門，閘門，定向擺動和轉動（＜90°）裝置（機構）及夾緊裝置的驅動控制。ed系列電力液壓推動器主要用作ywz4，ywz5，ywz8，ywz9，ywzp系列電力液壓塊式制動器的操作元件，廣泛適用于起重運輸，冶金，礦山，港口，建筑等行業。

三、產品特點

　　外殼為鑄造鋁合金、重量輕，外形美觀；

　　電機為非浸油式結構，b級或f級絕緣(根據用戶要求)。耐熱性好，壽命長；

　　電機接線盒蓋設有密封，采用電纜填料函進線，牢固可靠，電氣外殼防護等級達ip55;

　　電機軸和推桿均表面鍍硬鉻處理，使密封件壽命大大延長；

　　油缸殼體在一側設有平衡氣室，可使推動器在0-180°任何方向安  裝，從而擴大其使用范圍；

　　ed系列全部密封件和軸承采用世界名牌產品，密封可靠，壽命長；

　　ed系列緊固件為不銹鋼材質，美觀耐用。

四、安  裝方式

　　垂直安  裝：活塞桿連接塊朝上；

　　水平安  裝和中間任意位置：主參數標牌朝上；

　　所有推動器的推桿連接塊都可以旋轉。ed50-ed301固定座可作90°旋轉，ed23-ed30固定座也可提供90°旋轉但安  裝高度尺寸a增加8毫米；

　　無論何種安  裝位置，活塞桿都不能承受任何力，以免影響使用效果和壽命。

五、附加裝置

　　根據用戶需要可安  裝各種附加裝置滿足不同工作需要；

　　上升或下降閥：加裝上升閥“h”，下降閥“s”或上升下降閥“h、s”可使上升下降時間無級延長，可調整的最大值可達額定值的10-20倍，閥在外部調節。帶閥的推動器其上升下降時間將有所延長，短行程延長0.1-0.2秒，長行程延長0.2-0.4秒；

　　制動彈簧：它產生制動力，技術參數中所列的制動彈簧力值為上升行程的1/3（下降行程的2/3）時的彈簧力；

　　復位彈簧：工作原理同c-彈簧，但復位的彈簧力教��；

　　緩沖彈簧：（僅適用于短行程）主要調節制動過程。緩沖制動的非周期瞬變過程，使制動平穩，它代替推桿連接塊裝在活塞桿上，不改變推動器的行程。

　　加熱器：在環境溫度低于-20℃的地區，可根據用戶需要加裝加熱器，加熱器為ac200v、ac110v電壓，訂貨時需注明，溫度的控制調節方法由用戶自己選擇；

行程開關：根據用戶要求，推動器可以裝機械式行程開關。

六、工作條件

     電動機1/2三相交流異步式電動機，符合（g了755-87）規定，絕緣等級：f級

     連續工作s1連續工作s2，負載持續率fc=60％

     額定電壓為380v三相，頻率50hz

     使用地點的海拔高度等級符合（gb755-87）標準

     周圍環境溫度應在-20℃～40℃范圍內，其空氣相對濕度應不大于90％5.

     垂直安  裝：活塞連接塊朝上，水平安  裝：記號的標牌朝上：（ed630/12公適用于垂直安  裝）
