鏈條 刮板機圓環鏈

礦用刮板輸送機圓環鏈廠家直銷，礦用圓環鏈18x64，14x50圓環鏈

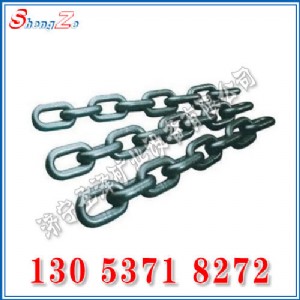

刮板機圓環鏈

一、用處

刮板機圓環鏈適用于煤礦刮板輸送機、刨煤機、 滾筒采煤機及其它機械牽引鏈等。

二、技術參數

規格       直邊直徑    節距     最小內寬  最大外寬    實驗負荷   質量等級

10x40mm  10±0.4mm  40±0.5mm  12mm    34mm      85~110kn      b

10x40mm  10±0.4mm  40±0.5mm  12mm    34mm      100~130kn     c

14x50mm  14±0.4mm  50±0.5mm  17mm    48mm      150~190kn      b

14x50mm  14±0.4mm  50±0.5mm  17mm    48mm      200~250kn      c

18x64mm  18±0.5mm  64±0.6mm  21mm    60mm      260~320kn      b

18x64mm  18±0.5mm  64±0.6mm  21mm    60mm      330~410kn      c

22x86mm  22±0.7mm  86±0.9mm  26mm    74mm      380~480kn      b

22x86mm  22±0.7mm  86±0.9mm  26mm    74mm      490~610kn      c

26x92mm  26±0.8mm  92±0.9mm  30mm    86mm      540~670kn      b

26x92mm  26±0.8mm  92±0.9mm  30mm    86mm      680~850kn      b

三、 技術分析

1、符合條件

(1)承受拉力；

(2)由脈動負荷產生的疲勞；

(3)鏈環與鏈環之間、鏈環與鏈輪之間、鏈環與中板和槽幫之間產生摩擦和磨損；

(4)由煤粉 、巖粉 及潮濕空氣作用產生腐蝕。

2、失效分析

(1)鏈子的負荷超過它本身的靜力破斷負荷而造成過早斷裂，這種斷裂多產生在鏈環肩部或直臂的缺陷部位,如裂縫焊接熱影響區和個別棒料裂紋處；

(2)運轉一段時間后,鏈子尚未達到破斷負荷就產生了因疲勞引起的斷裂,這種斷裂多發生在鏈環的直臂和圓弧的銜接處。

3、對礦用圓環鏈的要求

(1)在相同的材質和斷面下, 要有較高的承載能力；

(2)在具有較大的破斷負荷同時, 要有較大的延伸率；

(3)在最大承載力的作用下要有較小的變形,以保證良好的嚙合；

(4)有較高的疲勞強度；

(5)有較高的耐磨性；

(6)有較高的韌性和較大的吸收沖擊負荷的能力；

(7)幾何尺寸符合圖紙要求。
