山東濟寧通晟工礦是目前煤炭支護行業較大的生產企業. 專業生產三用閥,防飛三用閥, dzf.oob、dzf.oog型三用閥,單體液壓支柱等相關礦用產品.
一、三用閥結構
1、左閥筒;2、注油閥體;3、限位套;4、單向閥座;5、壓緊螺套;6、鋼球φ8;7、錐形彈簧;8、卸載閥墊;9、卸載閥彈簧10、連接螺桿;11、閥套閥座;12、o型密封圈;13、安 全閥針;14、o型密封圈;15、安 全閥墊;15、六角導向套;17、o型密封圈;18、彈簧座;20、安 全閥彈簧;21、調壓螺絲;22、右閥筒
二、用途及使用條件
本閥用于國產單體液壓支柱,支柱的升降和安 全保護均靠三用閥的動作來實現,本閥適用于壓力為50mpa以下的液壓系統,工作介質為1~3%的乳化液,工作溫度為10~50℃。
三、主要技術參數
1、額定工作壓力 30~40mpa
2、安 全閥溢流量 ≤1.6l/min
3、卸載力距 <100n,m
4、卸載方式 手動近距離或遠距離

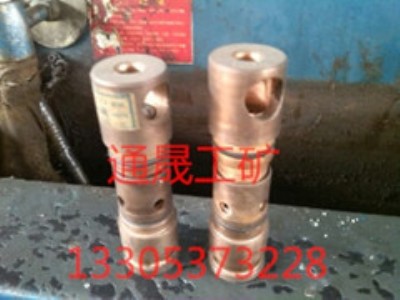

dzf.oob、dzf.oog型三用閥是外注式單體液壓支柱關鍵部件,是保證支柱工作阻力恒定和支撐安 全用的,也是升柱、降柱必不可少的部件。dzf.oob、dzf.oog型三用閥具有防飛裝置,可防止非正常使用等原因造成三用閥個別零件損壞或斷裂飛出傷人,防飛裝置性能可靠。同時閥套端部有效面積增大,可避免閥套變形,dzf.oob、dzf.oog型三用閥無論泵壓高低,單向閥均能適應。
四、工作原理
三用閥由單向閥,卸載閥和安 全閥組合而成,工作時高壓液體通過注液槍將注液閥體的單向閥打開,高壓液體進入支柱下腔,活柱升高,停止注液后,單向閥自動封閉,支柱固定在某一位置上。當頂板壓力增大,支柱內腔壓力超過安 全閥調定壓力時,安 全閥開啟液體外溢,支柱內腔壓力降低,當支柱內腔壓力低于安 全閥關閉壓力時安 全閥關閉。降柱時,轉動卸載手把;推動閥套軸向移動,卸載閥開啟,支柱內的乳化液外溢,活柱在自重和復位彈簧作用下回縮。
歡迎新老客戶前來詢盤,訂購!
咨詢熱線:0537-2076678 手機:13305373228
在線聯絡qq:3481429336
聯系人:董曉琳 所在部門:銷售部
