產(chǎn)品名稱： 高強(qiáng)度易切削40cr冷鐓模具鋼 鍛打材料（國(guó)產(chǎn)）

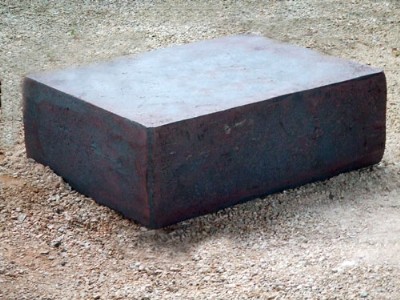

產(chǎn)品規(guī)格：專業(yè)鍛打：毛胚圓環(huán)、毛胚鍛打板、毛胚鍛打圓鋼、毛胚鍛打法蘭、毛胚鍛打錠，可來圖紙加工訂做加工，

交貨狀態(tài)：（正火、退火或高溫回火）或不熱處理狀態(tài)交貨，交貨狀態(tài)應(yīng)在合同中注明 。退火態(tài)硬度≤207hbs

理論重量表：（單位：0.00000785％密度）

毛胚尺寸：毛胚鍛打出尺寸：在客戶提供的精準(zhǔn)尺寸前提下，鍛打出材料會(huì)有正常公差范圍6~8個(gè)mm左右正差以保證客戶產(chǎn)品足夠尺寸加工成品。

模具簡(jiǎn)介：40cr是我國(guó)gb的標(biāo)準(zhǔn)鋼號(hào)，40cr鋼是機(jī)械制造業(yè)使用最廣泛的鋼之一。調(diào)質(zhì)處理后具有良好的綜合力學(xué)性能，良好的低溫沖擊韌性和低的缺口敏感性。鋼的淬透性良好，水淬時(shí)可淬透到ф28～60mm,油淬時(shí)可淬透到ф15～40mm。這種鋼除調(diào)質(zhì)處理外還適于氰  化和高頻淬火處理。切削性能較好，當(dāng)硬度為hb174～229時(shí)，相對(duì)切削加工性為60％。該鋼適于制作中型塑料模具。

化學(xué)成分：csmncrnipscu0.37~0.440.17~0.370.50~0.800.80~1.10≤0.030≤0.035≤0.035≤0.030

模具特性：中碳調(diào)質(zhì)鋼，冷鐓模具鋼。該鋼價(jià)格適中，加工容易，經(jīng)適當(dāng)?shù)臒崽幚硪院罂色@得一定的韌性、塑性和耐磨性。正火可促進(jìn)組織球化，改進(jìn)硬度小于160hbs毛坯的切削性能。在溫度550~570℃進(jìn)行回火，該鋼具有最佳的綜合力學(xué)性能。該鋼的淬透性高于45鋼，適合于高頻淬火，火焰淬火等表面硬化處理等。 力學(xué)性能：第一次淬火加熱溫度（℃）：850；冷卻劑  ：油第二次淬火加熱溫度（℃）：-回火加熱溫度（℃）：520；冷卻劑  ：水、油抗拉強(qiáng)度（σb/mpa）：≥980屈服點(diǎn)（σs/mpa）：≥785斷后伸長(zhǎng)率（δ5/％）：≥9斷面收縮率（ψ/％）：≥45沖擊吸收功（aku2/j）：≥47布氏硬度（hbs100/3000）（退火或高溫回火狀態(tài)）：≤207,試樣毛坯尺寸（mm）：25. 模具用途：這種鋼經(jīng)調(diào)質(zhì)后用于制造承受中等負(fù)荷及中等速度工作的機(jī)械零件，如汽車的轉(zhuǎn)向節(jié)、后半軸以及機(jī)床上的齒輪、軸、蝸桿、花鍵軸、頂尖套等；經(jīng)淬火及中溫回火后用于制造承受高負(fù)荷、沖擊及中等速度工作的零件，如齒輪、主軸、油泵轉(zhuǎn)子、滑塊、套環(huán)等；經(jīng)淬火及低溫回火后用于制造承受重負(fù)荷、低沖擊及具有耐磨性、截面上實(shí)體厚度在25mm以下的零件，如蝸桿、主軸、軸、套環(huán)等；經(jīng)調(diào)質(zhì)并高頻表面淬火后用于制造具有高的表面硬度及耐磨性而無很大沖擊的零件，如齒輪、套筒、軸、主軸、曲軸、心軸、銷子、連桿、 螺釘、螺帽、進(jìn)氣閥等。此外，這種鋼又適于制造進(jìn)行碳氮共滲處理的各種傳動(dòng)零件，如直徑較大和低溫韌性好的齒輪和軸。

https:// /?spm=a261y.7663282.0.0.1wwsjl

聯(lián)系電話：13650057299   0769-83061099   唐先生
