65mn彈簧鋼絲|65mn彈簧鋼板規格表 65mn彈簧鋼絲|65mn彈簧鋼板規格表 65mn彈簧鋼絲|65mn彈簧鋼板規格表 65mn彈簧鋼絲|65mn彈簧鋼板規格表 65mn彈簧鋼絲|65mn彈簧鋼板規格表 65mn彈簧鋼絲|65mn彈簧鋼板規格表 65mn彈簧鋼絲|65mn彈簧鋼板規格表 65mn彈簧鋼絲|65mn彈簧鋼板規格表 65mn彈簧鋼絲|65mn彈簧鋼板規格表 65mn彈簧鋼絲|65mn彈簧鋼板規格表

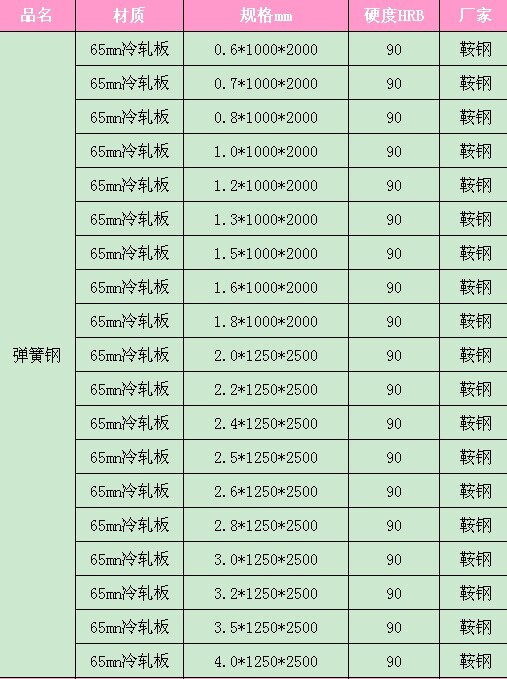

65mn 強度.硬度.彈性和淬透性均比65號鋼高，具有過熱敏感性和回火脆性傾向，水淬有形成裂紋傾向。退火態可切削性尚可，冷變形塑性低，焊接性差。 受中等載荷的板彈簧，直徑達7-20mm的螺旋彈簧及彈簧墊圈.彈簧環。高耐磨性零件，如磨床主軸.彈簧卡頭.精密機床絲桿.切刀.螺旋輥子軸承上的套環.鐵道鋼軌等
●化學成份：
碳 c ：0.62～0.70
硅 si：0.17～0.37
錳 mn：0.90～1.20
硫 s ：≤0.035
磷 p ：≤0.035
鉻 cr：≤0.25
鎳 ni：≤0.30
銅 cu：≤0.25
3力學性能
●力學性能：
抗拉強度σb (mpa)：825~925
屈服強度 σs (mpa)：520~690
伸長率 δ10 (％)：14~22.5
焊接性能
氬弧焊對焊工藝
為了減小電極的消耗，選擇直流正接進行線材的對焊試驗，即選用直流電源，線材接電源的正極，鎢極接電源的負極。
含1％或2％氧化釷的鎢極發射電子效率高，電流承載能力好，且抗污染性能好，引弧容易并且電弧比較穩定。為了便于操作，選擇直徑為2 mm的較細的釷鎢極，并且電極前端磨尖。
由于氬氣較低的電弧電壓特性對于薄板和線材的手弧焊特別有益，因此選擇氬氣做保護氣體。
試驗選用直流手工氬弧焊機，焊接前，將鋼絲兩端頭仔細磨平，為防止焊點產生氣孔，用丙酮將端頭油污清洗干凈。將兩端磨平的線材放在平整潔凈的對正板上（圖1），使兩端頭對正，接頭處不留間隙，用壓鐵壓住接頭兩側。將線材接焊機正極，鎢極接負極，分別將電流調至20 a，15 a，10 a，8 a進行焊接。焊接時，在接頭旁邊引燃點弧并使之燃燒穩定，將電弧移至接頭處使接頭金屬熔化后迅速將電弧熄滅，同時輕微施加頂鍛力，冷卻后即完成焊接過程，焊接過程中不使用填充焊絲。
試驗發現，當焊接電流為20 a時，電弧燃燒劇烈，接頭處金屬飛濺嚴重，焊點塌陷嚴重。當電流調至15 a時，電弧燃燒較平穩，熔池飛濺少，但焊縫仍有塌陷。但電流降至10 a時，引弧容易，電弧燃燒穩定，焊縫處沒有塌陷現象。圖2為焊接電流10 a時，用數碼相機在leica mz6型體視顯微鏡下拍下的焊接接頭形狀。可以看出，接頭的圓柱度較好，將其打磨后能滿足線鋸的要求。當電流調至8 a以下時，引弧困難且電弧不穩定，難以完成焊接過程。
焊接接頭試驗
由于65mn鋼具有過熱傾向，因此焊接熱影響區對接頭的力學性能影響很大。直徑0.7 mm的65mn鋼絲經氬弧焊對焊后接頭處非常硬脆，輕輕折彎焊點處，就會在熔合線或焊縫處脆斷，斷口呈明顯的脆性斷裂形貌。所得接頭由焊縫和熱影響區組成，沿接頭軸線測試從焊縫中心至母材各個區域的顯微硬度。測量結果表明，從母材到熱影響區及焊縫中部，顯微硬度急劇增加，焊縫中部硬度達hv 1 060，這說明熱影響區及焊縫中部生成了硬脆組織。對于這種具有硬脆組織的接頭，為了提高其韌性和塑性，降低其硬度，獲得硬度、強度、塑性和韌性的適當配合，必須對焊接接頭進行適當的回火處理。熱處理后，應將熱影響區的脆性消除，同時應能使母材保持一定的強度和彈性。回火在箱式電阻爐內進行，回火工藝見表1。將回火后的鋼絲焊接接頭處仔細打磨，使其直徑與母材直徑大致相等，再在we-50拉伸試驗機上進行拉伸試驗。每種回火處理的試樣取三根，取其拉力的平均值。
由試驗可以看出，330℃以上熱處理后，母材彈性基本消失，且斷裂均發生在母材處，而不發生在焊點及其熱影響區，這說明熱處理后雖然熱影響區的脆性完全消失，但母材的強度被大大削落（經試驗，所用母材的抗拉強度為1 663 mpa）。260℃保溫10 min時，雖然材料彈性基本不變，但熱影響區的脆性不能消除。當加熱溫度為280℃，保溫10 min時效果最好，熱影響區的抗拉強度只比母材降低20％左右，而母材的彈性消失較小。將280℃回火處理的焊頭沿軸線方向測試縱剖面上各個區的顯微硬度，發現焊縫處的最高硬度值降低到hv 500左右，比未處理時的硬度降低大約1倍。 焊好的環形鋼絲不但應能滿足一定的強度和彈性要求，而且具有一定的疲勞強度.
湘公網安備 43052302000106號
