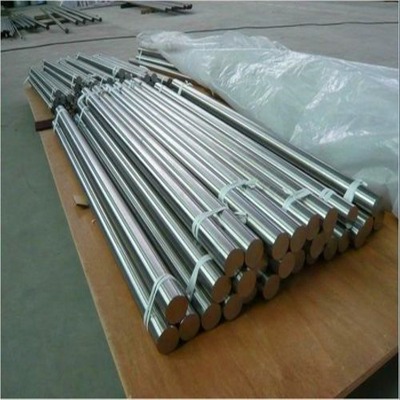

ti-6al-4v 耐腐蝕鈦合金 熔模鑄件

牌號 ti-6al-4v

美國uns r56400

其他名稱 gr5

對應標準 astm b348-2013

鈦及鈦合金棒料和坯料標準規范

standard specification for titanium***titanium alloy bars***billets

歸類 鈦及鈦合金

性能 耐腐蝕

標簽 鈦合金 工作溫度400°c

說明 ti-6al-4v/grade 5(tc4)是一種中等強度的(α+β)型雙相鈦合金,含有6％的α穩定元素 al和4％的β穩定元素 v。該合金具有優異的綜合性能。具有優良的耐蝕性、小的密度、高的比強度及較好的韌性和焊接性等一系列優點,在航空航天、石油化工、造船、汽車,醫 藥等部門都得到成功的應用。tc4合金長時間工作溫度可達400°c,在航空工業中用于制造發動機的風扇和壓氣機盤及葉片,以及飛機結構中的梁、接頭等重要承力構件和制造各種航空航天用緊固件。比強度高,該合金可取代30crmnsia等結構鋼,實現減輕零件重量約30％。ti-6al-4v/gr5是美國牌號,tc4是在此基礎上我國研制的牌號。

⒈化學性能：該合金在430°c以下長時間加熱,形成很薄且具有保護性的氧化膜。隨著加熱溫度的升高,氧化膜加厚,但保護性變差。

⒉力學性能：棒材參見本標準、退火棒材及線材見ams4928、固溶+時效棒材及線材見ams4967。該合金可以通過熱處理進行強化。

⒊加工性能：該合金是典型的難加工材料,其導熱性差、化學活性高、彈性模量小,加工硬化嚴重,使得切削速度低、刀具壽命短、加工效率低。該合金磨削時易產生燒傷、波紋和變形,其加工難度和成本高。

⒋應用：該合金在國內緊固件行業使用非常廣泛,是使用最 多的鈦合金牌號,產品包括各類螺栓、高鎖螺栓及少量螺母。

抗拉強度在800~1300mpa內,剪切強度≥670mpa,在400°c以下長期工作,需要較高比強度的場合,建議選用該合金。可生產產品包括各規格螺栓、螺釘、高鎖螺栓、鉚釘釘體、墊圈等。

密度 4.43 g/cm3

ti-6al-4v 化學元素 成分含量(％)

成分 fe c n v al h o 其他單個 其他合計 更多

最 小值 - - - 3.5 5.5 - - - - ti:余量

最 大 值 0.4 0.08 0.05 4.5 6.75 0.015 0.2 0.1 0.4

 其他單個或其他合計化學成分包括表中未指定值的化學成分。只有在假定存在或在常規分析中,且有跡象表明其成分將超過規定值的情況下,才應進行分析。

對應中國牌號tc4

ti-6al-4v 機械性能

條件 熱處理或狀態 抗拉強度 屈服點 斷后伸長率或延伸率 斷面收縮率

σb σs δ ψ

mpa mpa ％ ％

棒材,棒坯；d≤76；s≤64.5 退火 ≥895 ≥828 ≥10 ≥25

d=直徑或平行平面距離或厚度,單位mm

s=截面面積,單位平方厘米
