鐵鎳定膨脹玻封合金

鐵鎳定膨脹玻封合金4j52

材料牌號：4j52

俄羅斯牌號：52h/52h-bи

美國牌號：glass sealing52/niloy52

日本牌號：n52

法國牌號：n52

德國牌號：vacodil 520/feni52

一、4j52概述

   鐵鎳定膨脹合金是通過調整鎳含量而獲得在給定溫度范圍內能與膨脹系數不同的軟玻璃和陶瓷匹配的一系列定膨脹合金，其膨脹系數和居里點隨鎳含量增加而增加。該組合金是電真空工業中廣泛使用的封接結構材料。

   1.1 4j52材料牌號 4j52。

1.2 4j52相近牌號 見表1-1。

                                          表1-1

 俄羅斯

 美國

 英國

 日本

 法國

 德國

 52h

 52h-bи

 glass sealing52

 niloy52

 -

 n52

 n52

 vacodil 520

 feni52

1.3 4j52材料的技術標準

   1.4 4j52化學成分 見表1-2。

                                         表1-2％

 c

 mn

 si

 p

 s

 al

 co

 ni

 fe

 ≤

 0.05

 0.80

 0.30

 0.020

 0.020

 -

 -

 51.5～52.5

 余量

在平均線膨脹系數達到標準規定條件下，允許鎳含量偏離表1-2規定的范圍。

   1.5 4j52熱處理制度 標準規定的膨脹系數性能檢驗試樣其熱處理制度：在保護氣氛或真空中加熱到850℃±20℃，保溫1h，以不大于300℃/min速度冷至400℃以下出爐。

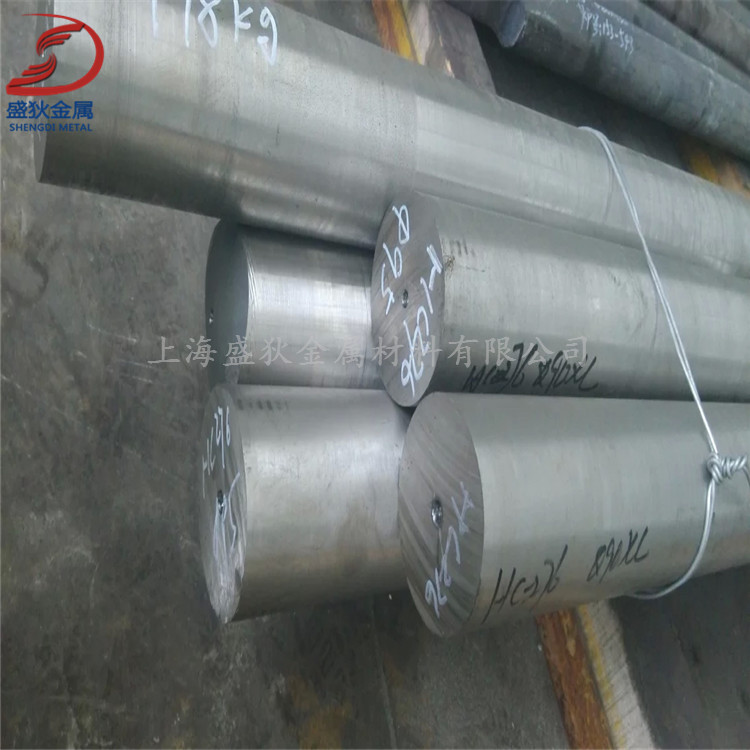

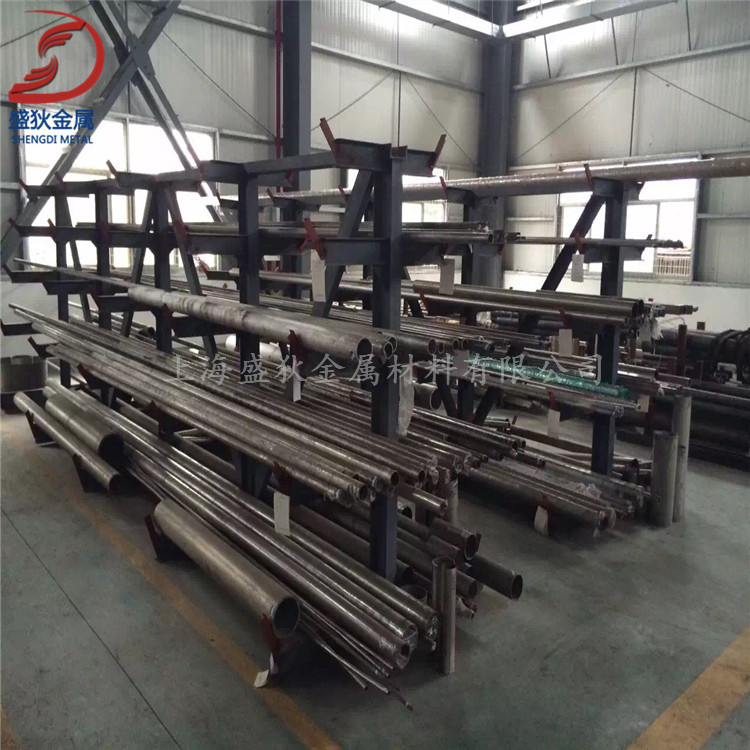

1.6 4j52品種規格與供應狀態 品種有棒材、管材、板材、帶材和絲材。

   1.7 4j52熔煉與鑄造工藝 用非真空感應爐、真空感應爐或電弧爐熔煉。

1.8 4j52應用概況與特殊要求 4j52屬玻封合金典型牌號，經航空工廠長期使用，性能穩定。

4j52合金主要用于與軟鉛玻璃封接，小型電子管引線。

在應用中應使選用的封接材料與合金的膨脹系數相配。熱處理時應控制其晶粒度，以保證材料具有良好的深沖引伸性能。當使用鍛、軋材時應嚴格檢驗材料的氣密性。

二、4j52物理及化學性能

   2.1 4j52熱性能

2.1.1 4j52溶化溫度范圍 該合金溶化溫度約為1430℃。

2.1.2 4j52熱導率 λ=16.7w/(m·℃)。

2.1.3 4j52比熱容 該合金的比熱容為502j/(kg•℃)。

2.1.4 4j52線膨脹系數 標準規定的合金平均線膨脹系數見表2-1。合金的平均線膨脹系數見表2-2。合金的膨脹曲線見圖2-4。

                                             表2-1

 /10-6℃-1

 20～300℃

 20～400℃

 20～450℃

 9.8～11.0

 9.8～11.0

 -

   2.2 4j52密度 ρ=8.25g/cm3。
