4j6(4j06)膨脹合金

一、4j6概述

4j6在20～400℃溫度范圍內，具有與軟玻璃相近的膨脹系數，用于與相應的軟玻璃匹配封接。該類合金中含有鉻，經氧化處理后，合金表面生成非常致密的氧化膜，與基體結合牢固，且與軟玻璃浸潤性好。因此，能獲得高強度的封接面。是電真空工業中的重要封接結構材料。

1.1 4j6材料牌號 4j6。

1.2 4j6相近牌號 見表1-1。

                 表1-1

 俄羅斯

 美國

 日本

 法國

 德國

 h42x6

 42ni-6cr

 carpenter426

 sylvania4       sealmet 4

 nrs-1

 vef-426

 snc

 asv(426)

 ni42cr6

 vacovit426

 (nicr426)

1.3 4j6材料的技術標準 yb/t 5235-1993《鐵鎳鉻、鐵鎳封接合金技術條件》。

1.4 4j6化學成分 見表1-2。

              表1-2％

 c

 p

 s

 mn

 si

 b

 al

 ni

 cr

 fe

 ≤

 0.05

 0.020

 0.020

 0.25

 0.30

 -

 0.20

 41.5～42.5

 5.4～6.30

 余量

在平均線膨脹系數達到標準規定條件下，允許鎳、鉻含量偏離表1-2規定的范圍。

1.5 4j6熱處理制度 標準規定的膨脹系數性能檢驗試樣在氫氣氣氛中將試樣加熱至1100℃±20℃,保溫15min，以不大于5℃/min速度冷至200℃以下出爐。

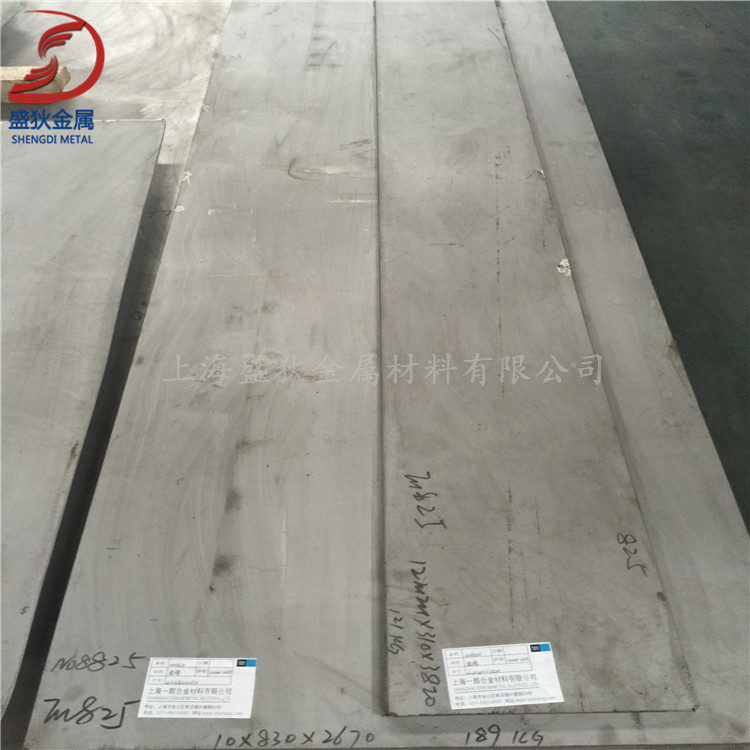

1.6 4j6品種規格與供應狀態 品種有絲、管、板、帶和棒。

1.7 4j6熔煉與鑄造工藝 用非真空感應爐、真空感應爐或電弧爐熔煉。

1.8 4j6應用概況與特殊要求 4j6合金是fe-ni-cr系玻封合金的代表牌號。該組合金經航空工廠長期使用，性能穩定。主要用于制作各種電真空元器件，如電子束管的陽極帽等。在應用中應使選用的玻璃與合金的膨脹系數相匹配。為提高金屬與玻璃的封接強度，允許合金中含有一定的鋁、鈰。在熱處理時，應避免其晶粒過大，以保證帶材具有良好的深沖引伸性能及氣密性。
