簡介

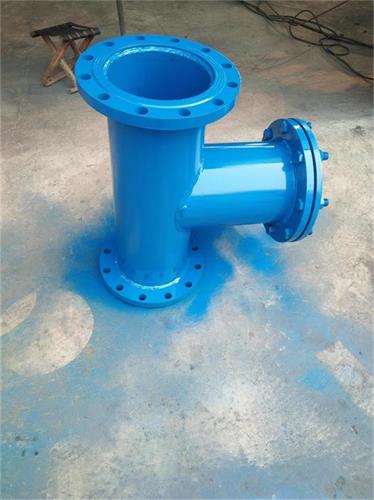

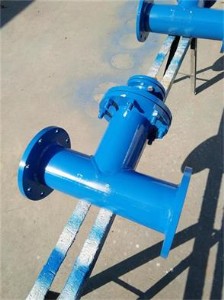

t型過濾器外形上像字母"t"型,所以我們叫做t型過濾器.t型過濾器是除去液體中少量固體顆粒的小型設備,可保護設備的正常工作,當流體進入置有一定規格濾網的濾筒后,其雜質被阻擋,而清潔的濾液則由過濾器出口排出,當需要清洗時,只要將可拆卸的濾筒取出,處理后重新裝入即可,因此,使用維護極為方便.

特點

t型管道過濾器流通快速,故壓力損失小,抗污性強.排渣方便.t型過濾器屬于管道粗過濾器系列,安  裝在管道上能除去流體中的較大固體雜質,使機器設備(包括壓縮機、泵等),儀表能正常工作和運轉,達到穩定工藝過程,保障安  全生產的作用.主要過濾材料有不銹鋼多孔板、不銹鋼編織網和不銹鋼燒結網等.具有納污量大、耐壓高、安  裝清理方便等優點.

技術參數

1.適合物料:化工、石油化工生產中的弱腐蝕性物料.如:水、氨、油品、烴類等;化工生產的腐蝕性物料,如燒堿  、純堿  、濃稀硫酸  、碳酸  、酯酸  等;制冷中的低溫物料,如:液氨、液氧及各種制冷劑  ;輕工食品、制藥生產中有衛生要求的物料,如:啤酒、飲料、乳制品、糧漿用品等.

2.過濾精度:10-480目(一般通水網為18-30目/cm2,通氣網為40-100目/cm2,通油網為100-480目/cm2).

3.工作溫度:≤90℃

4.公稱通徑:dn25-dn600mm

5.公稱壓力:pn≤1.6mpa(其它工作壓力可按用戶要求設計)

6.法蘭標準:gb81-59(也可按用戶要求制造)

7.殼體材質:a3、304、304l、316、316l

8.密封材料:聚四氟乙烯、橡膠、耐油石棉膠

一般原則

1.進出口通徑

原則上過濾器的進出口通徑不應小于相配套的泵的進口通徑,一般與進口管路口徑一致.

2.公稱壓力

按照過濾管路可能出現的壓力確定過濾器的壓力等級.

3.孔目數的選擇

主要考慮需攔截的雜質粒徑,依據介質流程工藝要求而定.

4.過濾器材質

過濾器的材質一般選擇與所連接的工藝管道材質相同,對于不同的服役條件可考慮選擇鑄鐵、碳鋼、低合金鋼或不銹鋼材質的過濾器.

5.過濾器阻力損失計算

水用過濾器,在一般計算額定流速下,壓力損失為0.52～1.2kpa.

執行標準

設計規范:hgj502

試驗與檢驗:asme

b16.104

法蘭連接:jb/t79、gb9112～9131、hg20592、sh3406、ansi b16.5

產品標識:gb/t

12220

供貨規范:jb/t

7928

安  裝維護

1.t型過濾器一般為水平安  裝,進出口方向與閥體上的箭頭方向應保持一致.

2.過濾器在工作一段時間后,濾芯內沉淀了一定的雜質,壓力降增大,流速會下降,需及時清除過濾器芯內的雜質.

3.清洗雜質,過濾芯上的不銹鋼鋼絲網不能變形或損壞,否則,再裝上去的過濾器,過濾效果達不到設計要求.

4.如發現不銹鋼鋼絲網變形或損壞,應立即拆卸更換.

定貨須知

為了保證提供的產品能滿足客戶的使用要求,請按以下要求提供必要的參數

1.產品型號

2.公稱壓力

3.公稱通徑

4.工作介質

5.工作溫度

6.法蘭標準

7.結構長度(有要求時)
