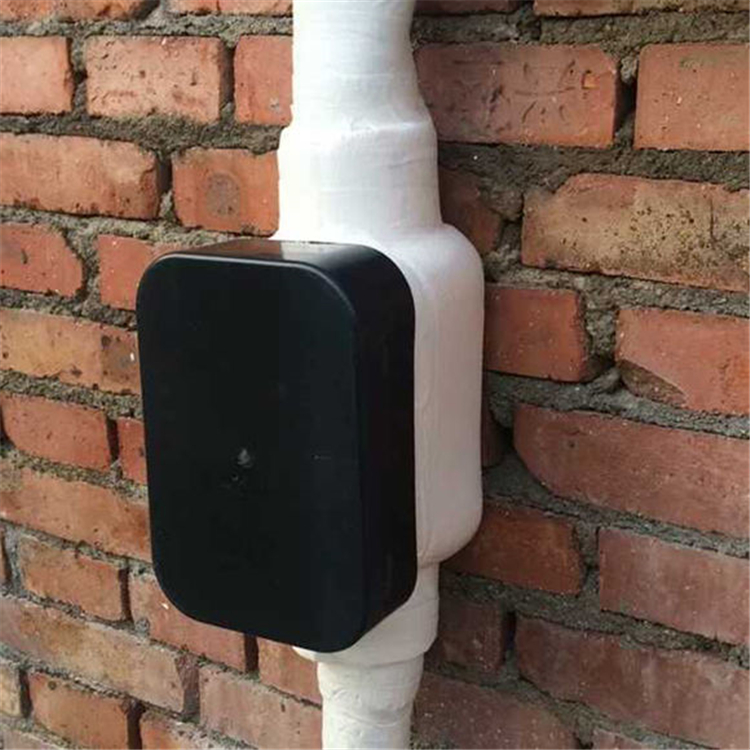

水表保溫套是采用世界先進的流水線，科學的先進配方，以高壓聚乙烯、阻燃劑  、發(fā)泡劑  、交聯(lián)劑  等多種原料共混，經(jīng)過密煉、開煉，進入一次發(fā)泡設(shè)備，把聚烯烴，再經(jīng)過化學架橋后，再運入二次發(fā)泡設(shè)備(兩次發(fā)泡)得到的產(chǎn)品，水表保溫套具有相當微細的完全獨立氣泡結(jié)構(gòu)。

水表保溫套數(shù)據(jù)：物性單位試驗方法pe45iiipe30iiipe15iii發(fā)泡倍率453015密度kg/cm3jisk676722-243364抗拉強度kg/cm2jisk67671.73.17.7斷裂伸長率％jisk6767220250400撕裂強度kg/cm2jisk67670.91.53.0壓縮強度（25％）kg/cm2jisk67670.340.551.4壓縮變形（25％）％jisk67677.02.11.7加熱尺寸變化（70℃）％jisk6767-1.4-1.00導熱系數(shù)kcal/m.hr.℃gb3399-820.0290.0300.039吸水率（24hr）g/cm3gb3399-820.00120.00070.0010蒸汽滲透率g/m.hr.mmhgjisk02082×10-6阻燃性能經(jīng)過配方調(diào)整可過氧指數(shù)32500小時光老化抗拉強度不變，斷裂伸長率有所下降（約10％）使用溫度范圍-100℃~105℃
