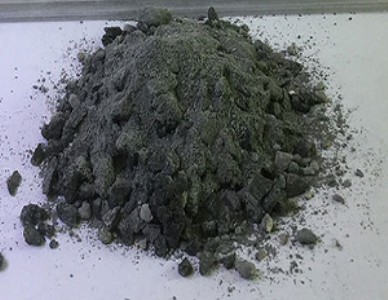

鋼包澆注料系列采用剛玉、鋁鎂尖晶石、電熔鎂砂為主要原料，采用微粉  結合技術及外加劑  制成，具有施工性能好、強度高、體積穩定性好、抗侵蝕、耐沖刷和抗熱震性好等特點，適用于澆注大、中型鋼包包壁，也可制成澆注磚使用。

鋼包用鋁鎂尖晶石澆注料主要在大、中、小型鋼包上使用。

鋼包澆注料施工準備工作

1.施工前制定好施工方案，對現場平面布局做好準備，使操作人員熟練掌握各工序的施工要點，了解鋼包澆注料的施工及使用性能。

2.施工用料按要求堆放，堆放及運輸切勿受潮和雨淋。施工前須確認澆注料已進行取樣檢驗，符合澆注料技術要求的才能使用。

鋼包澆注料攪拌

1.攪拌前確保攪拌設備干凈，無雜物，無其他材料混入。

2.攪拌前要熟悉設備狀態，根據設備大小及需要量準備稱量，確保無誤。

3.澆注料加入攪拌機后，先干混2-5分鐘，停機查看混煉狀態，確保無分層等情況發生，料混合均勻后加水約5.2~5.5％，邊攪拌邊加水，先加入總量的80％，濕混6分鐘，之后根據料性酌情加入，直到澆注料均勻一致，表面泛漿后出料，通常包底略干，包壁相對稍濕。

4.攪拌時確保每次攪拌時間，加水量工藝一致。發現料干或濕，可回機器重新配制，嚴禁在打料時臨時加水或料。

5.攪拌均勻的料應在15——25分鐘內澆注完畢，以免久置硬化不便澆注，影響鋼包襯結構強度

6.每次施工完畢或換澆注料品種時應將攪拌機洗干凈。

7.嚴禁攪拌作業中途停止，如攪拌機在工作中出現故障，若短時間能修復時，在開機器前必按須清除1/2及以上的料以后才能開機，開機后再將這部分料投入，發現不能及時修復時，必須將機內澆注料全部清除，清洗設備。
