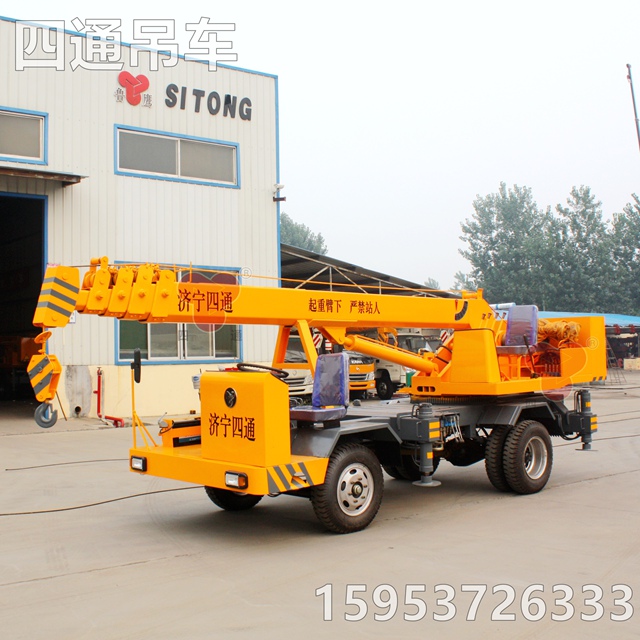

自制家用小吊機輪胎式起重機  載貨小吊車

4噸吊車參數

型號 stsq4a

最大起升重量 4000kg

吊臂 4.5米*5節

最大起升高度 19米

發動機型號 常佳25機

發動機功率 25馬力

輪胎型號 700-16

支腿跨距 3.85m*3.2m（橫*縱）

外形尺寸 7.2*1.9*2.3（m）

電機功率 11kw

行駛速度 ≤50kw/h

小吊車轉盤出現的故障怎樣維修

小吊車轉盤由于材質氣孔或夾層,滾道游淬硬層硬度、深度不均勻等制造質量問題或某些外界原因，造成滾道淬硬層剝落或齒圈斷齒，將使小吊車不能正常工作。

對于滾道剝層，首先要作正確判斷。出現剝層，一般在外部不易見到。據我們的經驗，出南以下情況時，說明滾道有剝層：主機帶載回轉時，滾道處有“咯-咯”異響，回轉速度不均勻或某個方位速度明顯減慢并伴有輕微的振動；回轉減速機機溫升過高或電流過大；回轉減速機與液壓偶合器或聯軸節等的鍵槽被擠壞等。

出現剝層后，必須及時修復。否則剝層面積會擴大，以致整個小吊車轉盤報廢。

修復的方法是：先將小吊車轉盤內的滾柱或鋼球取出，使內外圈分離；再用汽油把滾道清洗干凈；然后用磨光機（砂輪）小心謹慎地將周圍已產生的裂紋的淬硬層磨去，將剝層底部磨平；對滾道需補焊處用焊割炬預熱，用中碳鋼焊條施焊（焊條使用前須烘干，并隨烘隨用），要使焊層略高于滾道表面1-2mm；如果剝層較深或面積較大，應分層分段施焊，不要使母材溫度過高而導致變形；這避免急速冷卻產生焊接裂紋，焊后應立即采取保溫措施，使他逐漸冷卻。冷卻后用磨光機磨平補焊層，使它略高于滾道表面，用油石或金相砂布逐漸修磨補焊層表，使它與滾道正常表面的高度一致，用對應原曲率樣板檢測，直到合格為止；用汽油清洗滾道和滾柱（鋼球）上涂潤滑脂，裝配成一體即可完成。

小吊車轉盤斷齒的原因可能是，輪齒母材的鑄段質量問題（如有砂眼、夾層等缺陷、使齒輪的抗彎效果明顯減弱）；使用過程中輪齒嚙合處嵌入石子或鋼筋等硬物，使輪齒局部彎曲應力增大而斷裂。

修復的方法是局部補焊或鑲齒修復，局部補焊的方法是：先把損壞部位的殘余裂紋基體用手提砂輪磨去，用汽油（機油）清洗干凈；用焊炬在此部位預熱，當達到一定溫度后，用中碳鋼焊條在輪齒損壞的部位推焊出齒的雛型，使它比政黨齒面高出1-2mm；選派有經驗的機修鉗工，依照齒形樣板檢測，直到齒形符合要求為止。

當小吊車轉盤的某一整個齒損壞時，可沿齒根割下，然后將齒根銼成一定形狀。再在同類廢舊齒圈上寄存割下一個齒，加工成與母材相應形狀后，放入槽內，用齒形模板卡住定位。以保證齒距的一致性，并用雙絲夾頭增值緊后，在齒的四周用低碳鋼焊接。最后用銼刀等工具把焊縫修平，保證輪齒嚙合增穩即可。
