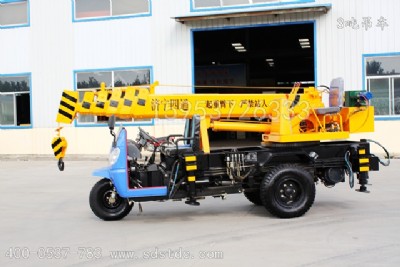

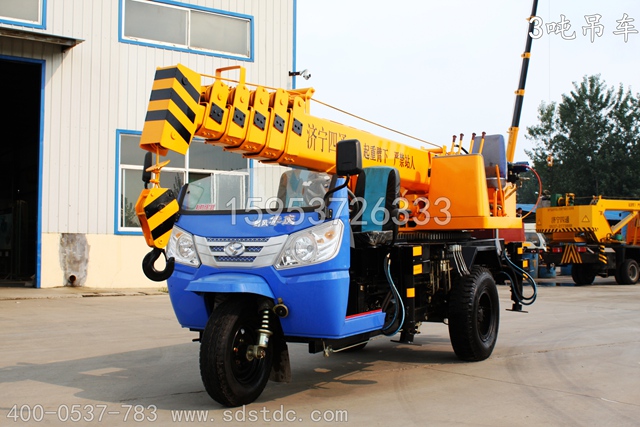

供應小吊車-三輪微型吊車 農用小型吊車

型號         stsq3d

最大起升重量 3000kg

吊臂         3.5米*7節

最大起升高度 18m

選用底盤      時風華慶底盤

發動機型號   時風1115型

發動機功率   22馬力

輪胎型號      前輪：600-14    后輪：825-16

支腿跨距      2.90*2.30（橫向*縱向）

外形尺寸      5.30*1.50*2.20m

電機功率      11kw

行駛速度       ≤40km/h

小吊車開式卷揚離合器怎么拆解

在小吊車的起升機構中，對集中傳動或獨立傳動的主、副卷揚機構，為了保證其獨立動作和空鉤下降，通常裝設有離合器，用以切斷或傳遞動力。

     小吊車卷揚系統多使用摩擦離合器。摩擦離合器按工作狀態可以分為常開式離合器（簡稱開式離合器）或常閉式離合器（簡稱閉式離合器）。下面說一下小吊車開式離合器怎么拆解。

     開式離合器把卷揚液壓馬達的轉動傳遞給卷揚卷筒，從而帶動主卷揚和副卷揚工作。卷揚方向由離合器控制閥控制，液壓油經旋轉接頭流到裝在離合器盤總成內的飛輪液壓缸總成。背板上裝有兩個飛輪液壓缸。各液壓缸分別推動離合器瓦頂端。各離合器瓦的另一端有移動支點，故制動瓦的一端被推動時就擴張起來，抱住卷揚卷筒，形成結合。

1.使小吊車處于行車狀態并停止發動機。前后推動離合器操縱桿釋放離合器中的殘余壓力。

2.取下小吊車駕駛室后面的旋轉臺護蓋以及橡膠插塞。向里旋轉調整螺母直到離合器瓦直徑變?yōu)樽钚�為止�?

3.用鋼絲或鋼絲繩把絞車卷筒固定于旋轉臺，使其不會轉動。拆開離合器油管及旋轉接頭。

4.旋松鎖緊螺母和兩個螺旋扣以便解除制動。記下旋松的圈數。

5.取下托架安  裝螺栓、定位銷。開口環和軸承托架，旋轉接頭的安  裝面應墊上金屬墊加以保護，否則，該安  裝面會損傷并引起漏油現象。

6.取下飛輪液壓缸液壓管接頭和墊片。把槽頂墊圈的彎曲抱緊部位校直，并取下槽頂墊圈，然后取下槽頂螺母。

從卷筒軸到下離合器盤。讓離合器盤朝下，把離合器總成放在工作臺上。

7.切斷鋼絲，取下六角頭螺栓，并從離合器總成上取下離合器轂。

8.旋轉調整螺母，直到離合器瓦直徑變?yōu)樽钚�為止。然后從飛輪液壓缸總成上取下離合器瓦總成并卸下彈簧。

9.取下兩個螺栓，并取下飛輪液壓缸總成。分解飛輪液壓缸總成。
