設計選用

1.工程設計人員可以根據項目設計中變形縫所在部位的防水防火要求選配止水帶和阻火帶,并在項目設計中注明。對有保溫絕熱要求的外和墻屋面變形縫,可要求生產廠根據項目設計的熱工要求在阻火帶內增加絕熱材料。

2.防水要求較高的樓地面除可設置止水帶外,還可以在變形縫內設置排水槽。這些要求應在項目設計中說明并設計好下水排放。

3.為了保持室內的整體美觀,在同一項目工程中,內墻與頂棚盡量選用同一型號產品。地面與墻面盡量選用寬度和材質相同的產品。

4.樓地面變形縫裝置應與混凝土主體結構用膨脹螺栓固定。一般有兩種情況：當先固定變形縫裝置,后做裝飾樓地面時,鋼筋混凝土結構應按構造詳圖的要求向上做翻遍或向下做凹槽；當先做樓地面裝飾層后安 裝變形縫裝置時,講由生產廠家配合提供準確槽口尺寸,并在設計項目中交待。

5.對于隔音要求高的的公共建筑,在項目設計中應說明對變形縫空氣隔聲要求,有生產廠采取相應構造措施。

施工安 裝

    1、根據所選用的建筑變形裝置型號、規格,確定預留槽口寬度、深度,并確保其平整度、直線度。清理預留槽施工基面,以放置建筑變形縫裝置。

    2、樓面變形裝置預留槽ロ寬度應大于設計寬度,深度大于設計深度0~5mm.墻面、吊頂變形縫兩側應平整,寬度一致屋面變形縫兩側按圖紙要求預留。若變形縫兩側高差不一致則應進行修補,修補后混凝土強度、含水率應滿足設計要求,兩側高差為0~3mm。

   3、以縫隙為中心,兩側對稱按變形縫寬度放樣,應準確定出固定鋁合金基座和膨脹螺栓的位置,間距應符合安 裝圖紙

的要求。

    4、如果設計要求選配阻火帶,則應先安 裝阻火帶。兩側先用鋼釘或膨脹螺栓固定,在兩側與結構面接縫處及阻火帶搭接處用防火填縫膠密封,不應有間隙。

    5、安 裝防水卷材止水帶,施工時應遵循下列步驟:

         a、在變形縫隙兩側基層及防水卷材兩邊用三元乙丙卷材專用基層膠粘劑 按300g/m2用量涂刷

         b、待膠粘劑 基本不粘手時,將防水卷材平整鋪貼在混凝土基層上并用相應工具壓實

         c、清潔防水卷材接口,使其表面無明顯污物,然后按60g/m量在接縫兩面涂上三元乙丙卷材專用搭接膠

         d、待膠充分干燥后。再涂二遍,待膠干燥至不粘手后,壓平、壓實

         e、三元乙丙卷材固定后兩側與混凝土結合部位不應有氣泡或開口現象。

      6、鋁合金基座固定位置依圖紙而定:

          a、將鋁合金基座放入槽口,調整好設計標高,使縱坡、橫坡與地面或墻面保持一致

          b、固定鋁合金基座螺栓間距為地坪應小于等于300mm,墻面、頂棚、屋面應小于等于400mm

          c、視現場情況在端部、拐角處等個別地方加強,增加固定螺栓數量

       7、將滑桿按設計間距布放,并用膠帶紙初步固定。滑桿間距應小于等于500mm,并視現場情況在兩側端部、拐角處個別地方加強,增加滑桿數量。

       8、蓋上面板,擰上螺栓。橡膠嵌平型應裝入橡膠條。裝飾型嵌入大理石或其他材料。安 裝完畢后,其直線度和平整度應符合如下要求:

          a、直線度,全長直線度應為±10mm/n

          b、平整度,變形裝置表面蓋板應與地坪縱坡、橫坡保持一致

       9、接縫處應注入耐候密封膠并刮平。耐候密封膠的性能應符合《建筑變形縫裝置》JG/T372-2012的規定。選用時應注明產品的位移能力和模量級別。產品進場驗收時,必須檢查產品級別和模量的符合性。填充材料宜采用聚乙烯泡沫條。

 10、屋面變形縫裝置應特別注意蓋板之間及與外墻變形縫裝置接縫處理。

建筑變形縫結構：

1、在變形縫的兩側設雙墻或雙柱 —— 做法較為簡單,但易使縫兩邊的結構基礎產生偏心（用于伸縮縫時因基礎可不斷開,所以可無此問題 ）。

2、在變形縫的兩側用水平構件懸臂向變形縫的方向挑出 —— 基礎部分容易脫開距離,設縫較方便,特別適用于沉降縫。

3、用一段簡支的水平構件做過渡處理 —— 多用于連接兩個建筑物的架空走道等,但在抗震設防地區需謹慎使用。

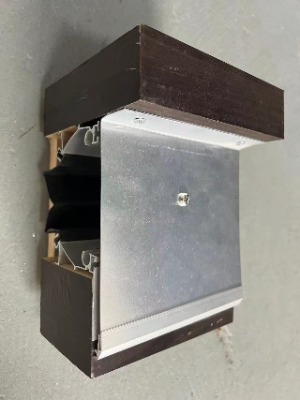

金屬蓋板型變形縫:由鋁合金基座、鋁合金(或不銹鋼、銅)板蓋板、中控滑桿組成。適用縫寬75~450mm。金屬蓋板型的特點是在蓋板與固定于變形縫兩側的基座之間采用中控中控滑桿連接,安 裝時滑桿按45°角斜放,當基座變位時,金屬蓋板始終保持位于縫的中心位置,當用于樓地面時可以增加蓋板厚度,提高承載能力。一般承載型荷載為18. 4kN 。 金屬蓋板形屋面變形縫裝置還為"L',形、"T"形、"+"形及女兒墻,各種陰陽角設計了*配件。 金屬卡鎖型:由鋁合金基座、鋁合金邊側蓋板、鋁合金中心滑動蓋板組成。適用縫寬50~450mm。中心滑動蓋板是夾在邊側蓋板與鋁合金基座之間的,具有外觀整潔、安 裝方便等特點。 單列嵌平型:由鋁合金基座和橡膠條組成。適用縫寬25~100mm。具有構造簡單、*性能好,橡膠條與裝飾層結合嚴密平整等特點。可用于室外平臺。 雙列嵌平型:由鋁合金基座、鋁合金中心板、中控滑桿和橡膠條組成,適用縫寬75~450mm。
