設計選用

1.工程設計人員可以根據項目設計中變形縫所在部位的防水防火要求選配止水帶和阻火帶,并在項目設計中注明。對有保溫絕熱要求的外和墻屋面變形縫,可要求生產廠根據項目設計的熱工要求在阻火帶內增加絕熱材料。

2.防水要求較高的樓地面除可設置止水帶外,還可以在變形縫內設置排水槽。這些要求應在項目設計中說明并設計好下水排放。

3.為了保持室內的整體美觀,在同一項目工程中,內墻與頂棚盡量選用同一型號產品。地面與墻面盡量選用寬度和材質相同的產品。

4.樓地面變形縫裝置應與混凝土主體結構用膨脹螺栓固定。一般有兩種情況：當先固定變形縫裝置,后做裝飾樓地面時,鋼筋混凝土結構應按構造詳圖的要求向上做翻遍或向下做凹槽；當先做樓地面裝飾層后安 裝變形縫裝置時,講由生產廠家配合提供準確槽口尺寸,并在設計項目中交待。

5.對于隔音要求高的的公共建筑,在項目設計中應說明對變形縫空氣隔聲要求,有生產廠采取相應構造措施。

變形縫裝置是一種新型的、成品化的工業產品。目前我國已經有大量的大型公共建筑和工業建筑采用了成品化的建筑變形縫裝置產品

建筑變形縫裝置是用來遮蓋和裝飾建筑物變形縫的筑配件,它是由鋁合金型材、鋁合金板(或不銹鋼板、黃銅板)不銹鋼滑桿及橡膠嵌條等組成的集實用性和裝飾性于一體的工業化產品

變形縫建筑構造與裝置的分類

按照建筑物變形縫裝置的使用部位分為四個類別

樓地面變形縫

內墻、頂棚吊頂變形縫

外墻變形縫

屋面變形縫

按照變形縫兩側結構特點分為兩種型號:

平面型:變形縫兩側的安 裝結構面在同一平面上

轉角型:變形縫兩側的安 裝結構面為互相垂直的

按照變形縫裝置的構造特征分為六種類型:

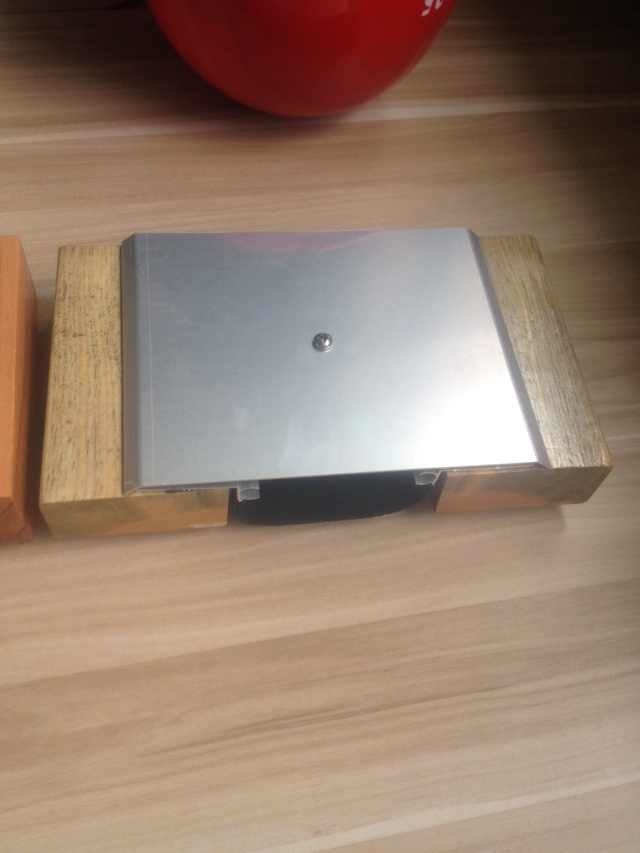

金屬蓋板型變形縫:由鋁合金基座、鋁合金中心蓋板(或不銹鋼板、黃銅板)、不銹鋼滑桿組成,在蓋板與固定于變形縫兩側的基座之間采用不銹鋼滑桿連接,確保由于主體結構變形引起基座變位時,金屬蓋板仍保持在縫的中心位置,具有與裝修層結合平整的特點。適用于50~500mm縫寬

金屬卡鎖型變形縫:由鋁合金基座、鋁合金邊側蓋板及鋁合金中心滑動板組成.中心滑動板夾在邊側蓋板與鋁合金基座之間,外觀整潔、安 裝方便。適用于50~200mm縫寬,

雙列嵌平型變形縫:由鋁合金基座、鋁合金中心板、不銹鋼滑桿和橡膠條組成,鋁合金中心板呈凹槽形,可嵌入石材、地磚、地毯等裝飾材料,適合潔凈度要求高的樓地面。適用于100~300縫寬

單列嵌平型變形縫:由鋁合金基座和橡膠條組成,安 裝后與裝修層結合平整,嚴密,適用于50mm縫寬

抗震型變形縫:由鋁合金基座、中心蓋板、膠條、滑桿和抗震彈簧組成當地震發生時,帶有抗震彈簧的滑桿受力后變形,可使中心蓋板沿基座邊框上升,以保護變形縫兩邊建筑結構不受損壞,等受力消除后,中心蓋板會自動恢復原狀它可以承受多方向的變位,具有接縫平整、裝飾效果好等特點。適用于75~500mm縫寬,

承重型變形縫:增加蓋板厚度,提高承載能力,一般可滿足3t車輛通過,也可根據設計荷載大小由廠家訂做
