建筑物的平面形狀、空間造型千變?nèi)f化,結構設計的一個特點是通過在不同部位設置不同性能的變形縫,滿足受力合理性的要求,達到簡化設計的目的。結構的變形縫包括伸縮縫、沉降縫和抗震縫三種形式。變形縫的合理設置原則如下：一般情況下宜采取調整結構平面形狀與尺寸、加強構造措施、設置后澆帶等方法,盡可能不設變形縫、少設變形縫,如果一定要設置變形縫,則必須保證有足夠的變形縫寬度。2.1.1 伸縮縫設置（1）設置伸縮縫的作用伸縮縫又稱溫度縫,建筑物設置伸縮逢后,可以部分釋放建筑結構由于溫度變化和混凝土干縮變形等引起的結構內力,降低產生裂縫的機率。（2）伸縮縫的間距要求《混凝土結構設計規范》（gb50010-2002）（以下簡稱《混凝土規范》）明確規定：在未采取措施的情況下,現澆鋼筋混凝土框架結構伸縮縫的較大間距為55m、檐溝為25m。實際工程中由于采取了一系列有效措施、進行了合理施工,伸縮縫的間距已遠遠*過了規范的允許限值。（3）增大伸縮縫間距采取的常用措施 減少溫度應力、減少混凝土澆筑成型過程中的干縮應力、增加結構自身抗力是增大伸縮縫間距所采取的較常用措施。① 在溫度變化較大的部位（如*層、底層等）增大配筋率,如對于板,配置雙層雙向拉通鋼筋網；對于梁,增加縱向拉通鋼筋的配置量；② 對直接外露的構件（如屋面、露臺等）,采取有效的保溫隔熱措施；③ 在房屋頂層設置溫度縫,減少結構的溫度區間長度；④ 上部結構設置后澆帶；⑤ 選用收縮變形較小的水泥品種（如粉 煤灰硅酸 鹽 水泥等）,減少水泥用量；在混凝土中添加適宜的外加劑 （微膨脹劑 ,簡稱uea、tea等）、抗拉纖維（如pp纖維,資料顯示：3添加0.90kg/m,混凝土抗拉強度增加10％以上）；----建材⑥ 提高每層樓板的構造配筋率；⑦ 采用部分預應力鋼筋混凝土結構。金屬卡鎖變形縫,簡稱卡鎖變形縫。

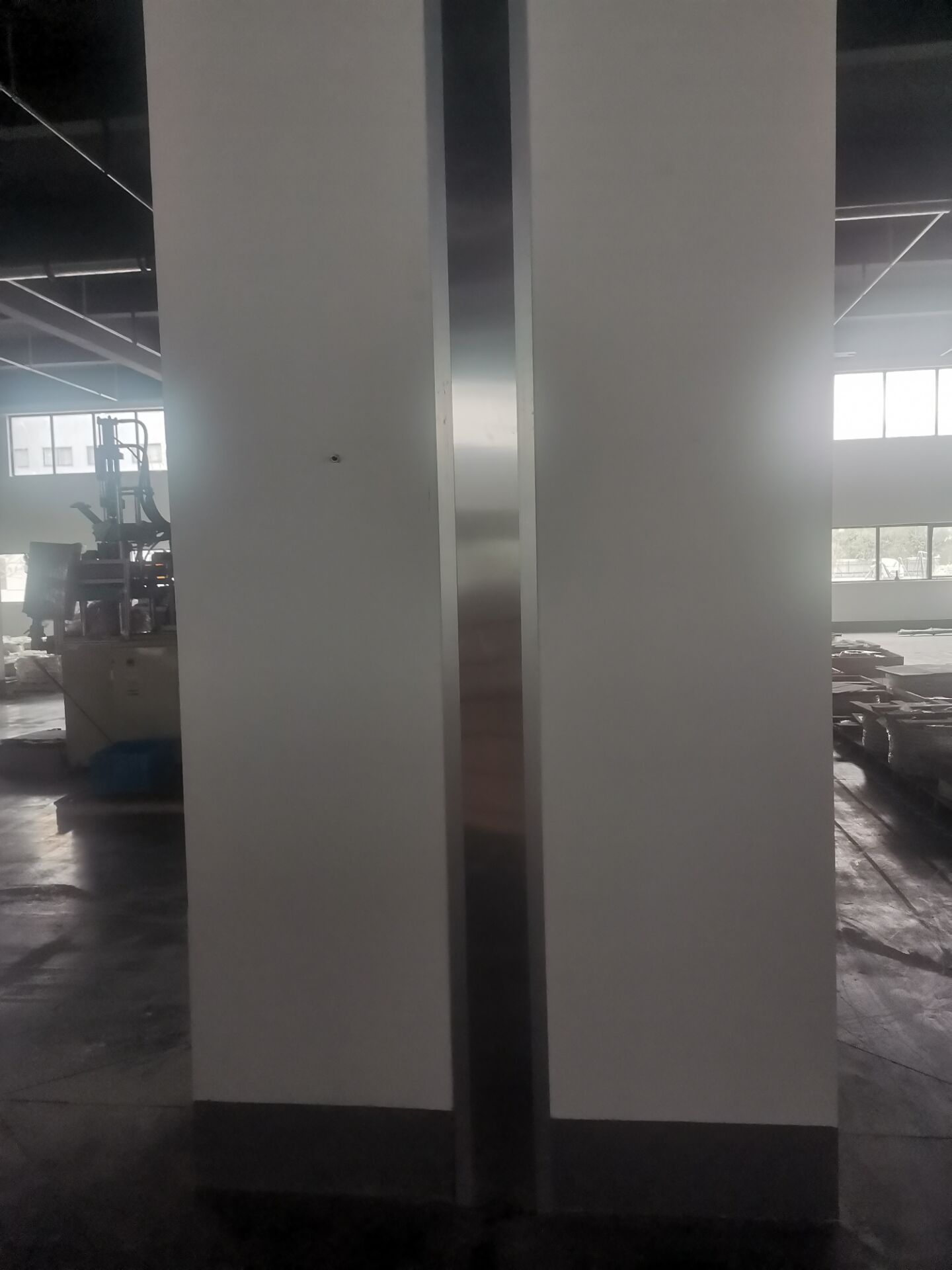

金屬卡鎖變形縫是由鋁合金基座、鋁合金邊側蓋及鋁合金中心滑動板組成。中心滑動板夾在邊側蓋板與鋁合金基座之間,外觀整潔、安 裝方便。適用于50-500mm的縫寬。

卡鎖變形縫為了防止建筑體在受到外力的影響產生變形破壞,有了金屬卡鎖型,建筑變形裝置蓋板在卡槽內位移變形并復位,這樣可以極大程度上保護建筑體。

做法參照圖集：04cj01-3變形縫圖集十五頁節點三（il2）。

    實用位置：可實用于建筑內墻,頂棚,及外墻等位置。注,外墻必須配置止水帶。
