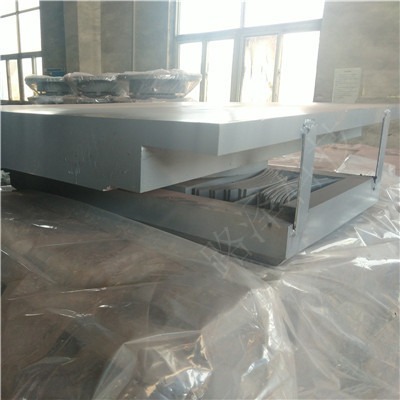

衡水路澤雙向彈性球鉸支座彈性支座1000kn廠家；；單向滑動鉸支座（dx）

雙向滑動鉸支座（sx）

固定鉸支座（gd）

金屬彈性支座 的設計參數

支座豎向承載力分為300kn~10000kn十四個級別；

支座設計轉角為0.08rad；

支座抗豎向拉力為豎向承載力的20％或30％；

支座的抗水平力為豎向承載力的20％；

支座的徑向位移量±20mm-±50mm,環向位移量±60mm-±100mm；

（以上技術要求均可根據客戶要求設計生產。）雙向彈性球鉸支座的特點

支座具有一般球型轉角大、轉動靈活、轉動力矩與轉角無關、轉動性能各個方向一致等優點外還具有以下幾大特點��

1、承載噸位大,大支反力可超過100000kn��

2、轉角大 轉角0.06��

3、耐腐蝕能力大大增強可在海洋大氣及飛濺區等惡劣環境下使用。

4、平面滑動和轉動磨擦阻力小。

5、防塵防水性能好可保證磨擦副無腐蝕無污染。

6、設計壽命長按100年設計��

7、支座小巧輕便較同樣支反力的盆式橡膠支座重量減輕40-50,較同樣支反力的其它球座重量減輕20-25。

雙向彈性球鉸支座的安 裝

1、支座的安 裝方案、連接形式應與結構設計人員具體商定,以保證上、下部結構與支座的可靠連接和功能發揮。

2、下部鋼筋砼柱的標號不得低于c40級。

3、柱內配筋應參考本支座設計時的研究分析結果,即在自柱頂沿柱軸線方向柱腳方向的0.25b至0.6b的高度范圍內（b為柱截面寬度）,增大水平箍筋截面的配置,其增加量依承載力分析結果確定。

4、活動支座根據設計需要在上支座板與滑板之間設置偏值。

5、支座和預埋鋼板的連接若采用焊接時,要采取降溫措施,或對邊斷續焊的方法,防止支座鋼件過熱而損壞聚四氟乙烯板,橡膠密封圈和硅脂。
