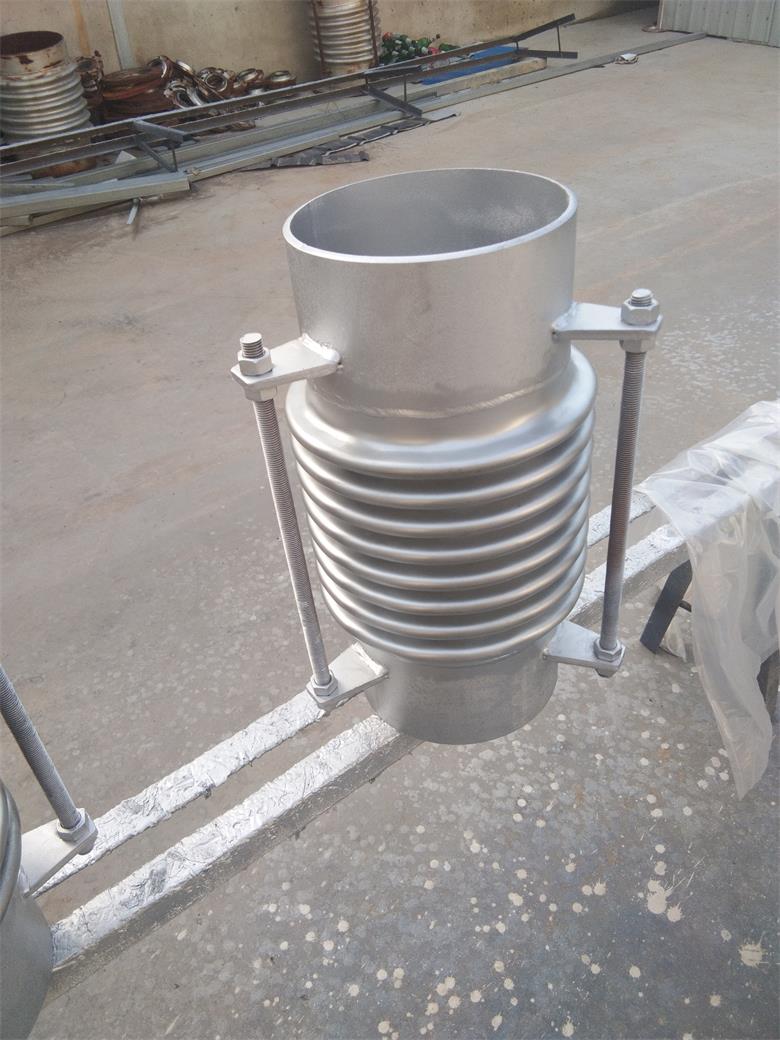

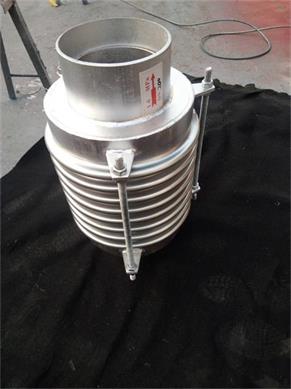

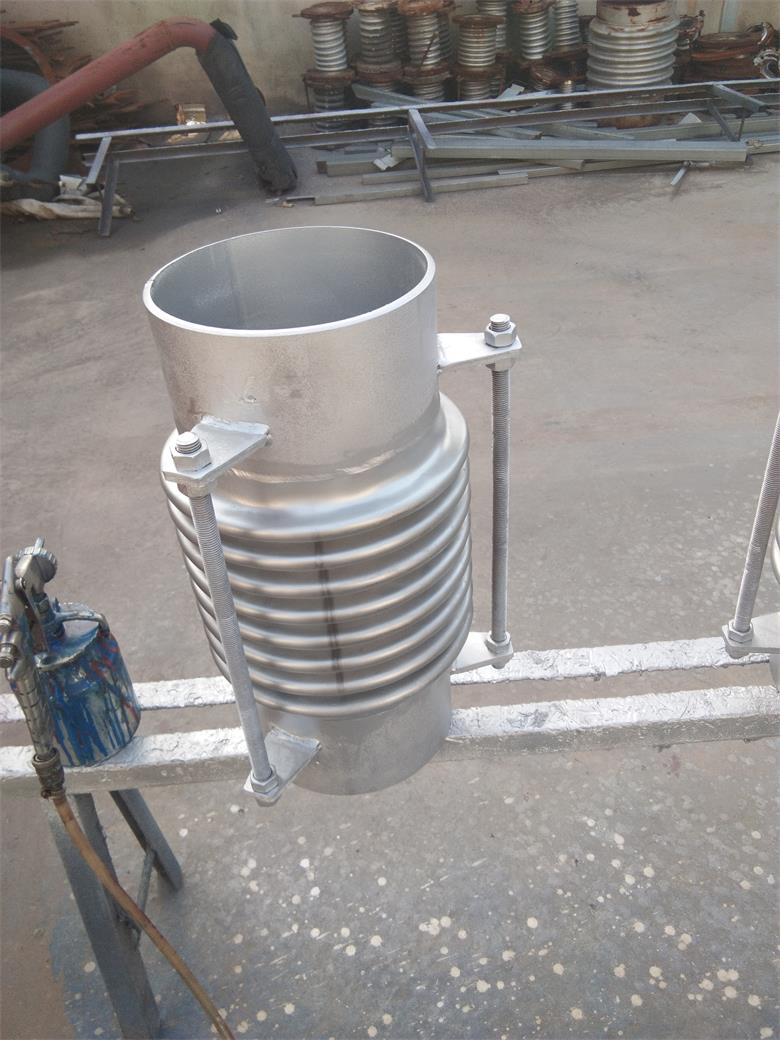

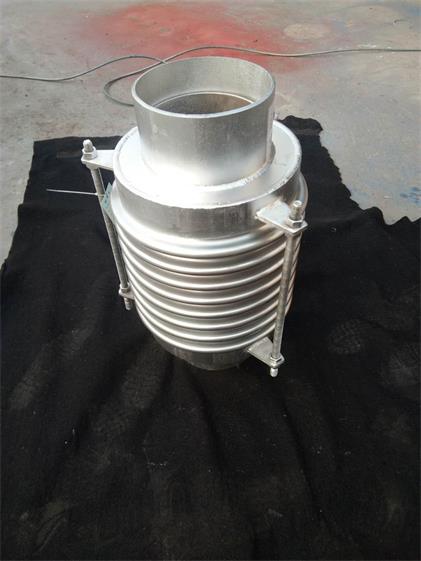

波紋補償器,習慣上也叫膨脹節,或伸縮節.由構成其工作主體的波紋管(一種彈性元件)和端管、支架、法蘭、導管等附件組成.主要用在各種管道中,它能夠補償管道的熱位移,機械變形和吸收各種機械振動,起到降低管道變形應力和提高管道使用壽命的作用.波紋補償器連接方式分為法蘭連接和焊接兩種.直埋管道補償器一般采用焊接方式(地溝安  裝除外)

安  裝說明

1.補償器在安  裝前應先檢查其型號、規格及管道配置情況,必須符合設計要求.

2.對帶內套筒的補償器應注意使內套筒子的方向與介質流動方向一致,鉸鏈型補償器的鉸鏈轉動平面應與位移轉動平面一致.

3.補償器所有活動元件不得被外部構件卡死或限制其活動范圍,應保證各活動部位的正常動作.

4.嚴禁用波紋補償器變形的方法來調整管道的安  裝超差,以免影響補償器的正常功能、降低使用壽命及增加管系、設備、支承構件的載荷.

5.需要進行"冷緊"的補償器,預變形所用的輔助構件應在管路安  裝完畢后方可拆除.

6.安  裝過程中,不允許焊渣飛濺到波殼表面,不允許波殼受到其它機械損傷.

7.管系安  裝完畢后,應盡快拆除波紋補償器上用作安  裝運輸的黃色輔助定位構件及緊固件,并按設計要求將限位裝置調到規定位置,使管系在環境條件下有充分的補償能力.

8.水壓試驗時,應對裝有補償器管路端部的次固定管架進行加固,使管路不發生移動或轉動.對用于氣體介質的補償器及其連接管路,要注意充水時是否需要增設臨時支架.水壓試驗用水清洗液的96氯  離子含量不超過25ppm.

9.水壓試驗結束后,應盡快排波殼中的積水,并迅速將波殼內表面吹干.
