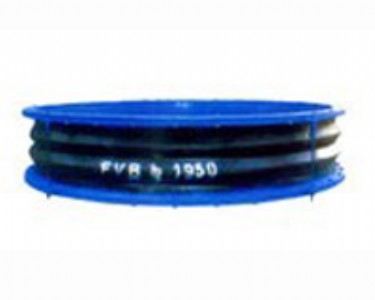

fvb型風道橡膠補償器
風道橡膠補償器產品分為fdz、fvb、fub、xb四種型號，由橡膠和橡膠一纖維織物復合材料、鋼制法蘭、套筒、保溫隔熱材料組成，風道橡膠補償器主要用于各種風機、風管之間的柔性連接，其功能是減震、降噪、密封、耐介質、便于位移和安 裝，是環境保護領域中一種極為理想的減震、降噪、消煙除塵的最佳配套件。
風道橡膠補償器產品特性：
1、橡膠和纖維織物具有良好的反復位移(變化)還原性，能在較小尺寸范圍內提供較大的多維方向補償，能較好的消除各種管道安 裝連接時產生的多向誤差。
2、橡膠和纖維織物具有優越的吸聲隔震功能，能有效的減少和消除鍋爐、風機等系統品聲和震動的傳遞。
3、橡膠和纖維織物無力的傳遞損耗，減少了設計程序，無需增加其它輔助設施。
4、橡膠和纖維織物及隔熱材料具有較高耐熱和耐腐蝕性能，永不生銹，減少維修費用。
5、橡膠和纖維織物具有優異的氣密性和柔順性、能保證輸送介質無泄漏和反復位移后恢復原狀。
fvb型風道橡膠補償器產品性能技術指標
|
技術性能
|
fvb
|
fub
|
補償長度
|
±100mm
|
±90mm
|
工作壓力
|
≤4500pa
|
≤4500pa
|
溫度范圍
|
-40℃-300℃
|
-40℃-300℃
|
安 裝長度
|
300-450mm
|
300-450mm
|
拉伸長度變化率
|
≤15％
|
≤15％
|
兩端支架間距之和
|
|
≤50m
|
兩端滑動支架間距
|
|
2-4m
|
膠料性能
|
|
|
拉伸強度
|
≥12mpa
|
≥12mpa
|
扯斷伸長率
|
≥300％
|
≥300％
|
扯斷永久變形
|
≤25％
|
≤25％
|
硬度
|
58±3°
|
58±3°
|
熱空氣考化
|
70℃×72h
|
70℃×72h
|
扯斷伸長變化率
|
≥20％
|
≥20％
|
|
| fvb型風道橡膠補償器連接尺寸 |
|
管外徑d
|
d1
|
d2
|
d3
|
b
|
連接螺栓數量n×φm
|
重量kg
|
fvb500
|
529
|
600
|
640
|
469
|
8
|
16×m16
|
89.8
|
fvb600
|
630
|
705
|
755
|
570
|
114.6
|
fvb700
|
720
|
810
|
860
|
660
|
18×m16
|
134.8
|
fvb800
|
820
|
920
|
975
|
760
|
18×m20
|
192.0
|
fvb900
|
920
|
1020
|
1075
|
860
|
20×m20
|
213.8
|
fvb1000
|
1020
|
1120
|
1175
|
960
|
24×m20
|
241.6
|
fvb1100
|
1120
|
1220
|
1275
|
1060
|
10
|
263.0
|
fvb1200
|
1220
|
1320
|
1375
|
1160
|
30×m22
|
312.6
|
fvb1300
|
1320
|
1420
|
1475
|
1260
|
335.0
|
fvb1400
|
1420
|
1520
|
1575
|
1360
|
36×m22
|
369.6
|
fvb1500
|
1520
|
1630
|
1685
|
1440
|
36×m22
|
349.4
|
fvb1600
|
1620
|
1730
|
1785
|
1540
|
477.5
|
fvb1700
|
1720
|
1830
|
1885
|
1640
|
44×m22
|
515.9
|
fvb1800
|
1820
|
1930
|
1985
|
1740
|
536.0
|
fvb1900
|
1920
|
2030
|
2085
|
1840
|
565.2
|
fvb2000
|
2020
|
2130
|
2185
|
1940
|
12
|
44×m27
|
725.2
|
fvb2200
|
2220
|
2340
|
2410
|
2140
|
50×m27
|
881.8
|
fvb2400
|
2420
|
2540
|
2610
|
2340
|
14
|
54×m27
|
935.0
|
fvb2500
|
2520
|
2640
|
2710
|
2440
|
56×m30
|
1057.5
|
fvb2600
|
2620
|
2760
|
2810
|
2540
|
58×m30
|
1098.4
|
fvb2800
|
2820
|
2960
|
3030
|
2740
|
60×m30
|
1260.9
|
fvb3000
|
2030
|
3160
|
3230
|
2940
|
64×m30
|
1347.8
|
fvb3200
|
3220
|
3360
|
3430
|
3140
|
72×m30
|
1441.5
|
|
安 裝簡要說明：
1、安 裝長度由用戶在設計中選定，訂貨時未注明者按l=350mm的供貨。
2、表中重量按一般安 裝長度l=350mm計算。
3、接頭中間有支撐架，支撐架在安 裝前應保持不脫，待螺栓上緊后將其全部打掉，以保證安 裝合理，使其各項物理機械性能真正起到作用
4、各規格安 裝尺寸公差應符合下表 |
規格（mm）
|
軸向位移（ mm ）
|
徑向位移（ mm ）
|
角度公差（度）
|
伸長
|
壓縮
|
300 以下
|
3
|
3
|
2
|
2
|
350-500
|
3
|
4
|
3
|
4
|
600-1000
|
4
|
6
|
4
|
4
|
1200-2000
|
5
|
6
|
5
|
3
|
2000 以上
|
5
|
8
|
5
|
3
|
|
