a萊蕪高分子丙綸防水卷材c施工要點介紹

1基本信息

性能優勢

1 gbs聚乙烯丙綸復合防水卷材滿粘施工，不起鼓，杜  絕橫向竄水

gbs聚乙烯丙綸復合防水卷材雙面實現滿粘施工在保護層的作用下，能有效避免老化，不起鼓，不橫向竄水.

2 gbs聚乙烯丙綸復合防水卷材與基層形成整體防水結構

3 gbs聚乙烯丙綸復合防水卷材雨天可施工，保證工程進度

4水泥粘接，獨一無二

gbs聚乙烯丙綸復合防水卷材最突出的特點是表面粗糙均勻、易粘接，適合與多種材料的基層粘合，可與水泥材料在凝固過程中直接粘合，粘接剝離強度15n/cm，這是其它防水材料所不具備的性能。gbs聚乙烯丙綸復合防水卷材可以穩定的在垂直位置粘接附設，可以穩定的在倒水平面粘接附設，并且可以在外表面進行裝修施工（如水泥沙漿抹面、粘貼瓷磚或馬賽克等）。

5全防護系統防水，實現最長防水壽命

與建筑物的基層實現了很好的結合，使gbs聚乙烯丙綸復合防水卷材與基層一體化。

6配套節點型材，杜  絕節點滲漏

獨有的配套節點型材，節點部位重點防護，杜  絕節點滲漏。

復合卷材粘接機理

粘貼時卷材時，粘接膠滲透到高分子復合卷材表面網架狀結構的纖維層中，待粘接膠固化后將纖維包覆住，形成了強大的機械鉚固力將復合卷材與基層(構筑體)牢牢地粘接在一起。

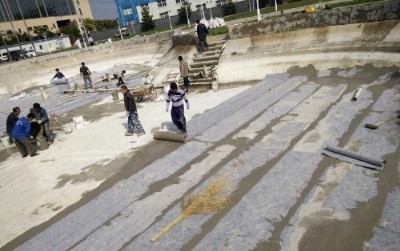

高分子復合卷材采用水泥膠與基層粘貼。

為改善水泥膠的和易性、保水性，提高水泥固化后的抗滲性，在制做水泥膠時，要求在水泥中添加專用配套膠。提高水泥保水性能，使水泥膠的水份在使用時不至于很快被基層吸干，便于施工操作，同時又保證了水泥固化時所需的水份。

專用膠粘劑  是我公司針對高分子復合防水卷材的特性專門研制的，該產品與水泥混配成的水泥膠具有較高的粘接強度，專門用于我公司高分子復合防水卷材的粘貼。

2特點

產品的構造特點

1、三層式結構，表面增強。

2、芯層--主防水層采用了支比度較高(大分子側鏈多)的線性低密度聚乙烯(lldpe)，其延伸性、不透水性、柔軟性、抗穿刺性、 耐低溫性能較好。

3、表面為丙綸（滌綸）無紡布，通過與芯層的復合，解決了聚乙烯線脹系數大的不足。增加了產品表面的粗糙度，提高了產品的摩擦系數，并使復合卷材的粘接問題得以解決，實現了水泥粘接。

產品的使用特點

聚乙烯丙綸防水卷材屬于合高分子防水卷材系列，它除了完全具有合成高分子卷材的全部優點外，其自身最突出的特點，在于其表面的網狀結構，使其具有了自己獨特的使用性能--水泥粘接。

因高分子復合卷材可用水泥直接粘接，因此在施工過程中不受基層含水率的影響，只要無明水即可施工。這是其他防水卷材所不具備的。

由于高分子復合卷材標面粗糙、摩擦系數大，在水利工程應用時，可直接埋設在砂土中，具有足夠的穩定性。

由于高分子復合卷材可與水泥材料在凝固過程中直接粘接，因此可直接設計在水泥材料的結構中。

產品的技術指標

1、拉伸強度：在規定的試驗條件下，沿試樣縱軸方向施加拉伸載荷，至試樣斷裂破壞時的最大載荷。用每厘米牛頓（n/cm）表示 ，≥60。

2、斷裂伸長率：在規定的試驗條件下，沿試樣縱軸方向施加拉伸載荷，至試樣斷裂破壞時所拉試樣的長度與原試樣的長度之比。≥400％。

3、抗滲透性：在規定的試驗條件下，試樣在有約束的動力水壓下，在規定時間和壓力下的不透水特性。0.3mpa 30min不透水（0.3兆帕，30分鐘）。

4、低溫彎折：在一定的溫度下，把試樣放在彎折儀上，做180度的對折，無裂紋。

5、熱空氣老化：使試樣在規定的溫度下在熱空氣作用下經過一定的時間后（80℃，168h），再測定其物理、機械等性能的變化。( 拉伸強度：≥80％、伸長率：≥70％)。

6、耐化學性：在化學介質中，將試樣放置一定時間后再測定其物理、機械等性能的變化。( 拉伸強度：≥80％、伸長率：≥80％)。
