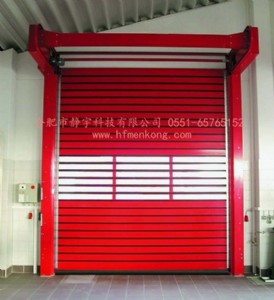

螺旋式硬質快速門：

硬質快速門jh-yksi000s系列

控制系統:螺旋式硬質快速門采用專用控制系統，內核為dsp處理芯片，系統通過接收伺服同軸電機編碼器信號來控制門體的開啟高度：

①系統具通過led管顯示故障代碼功能；

②轉向保護：當電機驅動線接錯時控制器直接報錯，門體停止動作；

③專用系統的扭力環，位置環，速度環三環全閉；

④系統自帶制動功能，不用外部電磁剎車片就可以使電機停在需要位置，使門體在限位位置停止時，絲毫不差；

⑤斷電后的記憶功能，停電手動操作后，直接上電就可復位工作，無需再次調整。

⑥電機過載過流保護。

電機系統:電機驅動系統采用工業門伺服同軸電機系統：伺服同軸電機；伺服編碼器；剎車系統；大慣量行星減速機；應急手動開啟機構；

①伺服同軸電機的恒扭力輸出，使安  全防護裝置（如紅外線等），快速反彈；

②過載能力強，在一些高頻次場合開關一天可以工作千次以上。

末端緩沖:基于伺服同軸電機的恒扭矩的特性，使門體運行起來更為平穩，并解決了門體在運行中的燥音問題，末端緩沖技術有效保護減速機與運行機構的剛性損傷，可按實際需要數字式調節不同速度，快-慢-停全長變化，減低各部件磨傷，尤其對減速機構的保護最為突出。

提升機構:螺旋提升。該門的鋁合金渦輪導向承重軌道，是公司專利技術，確保門簾在啟閉過程的高速運行，門簾與軌道轉動摩擦使噪音有效控制，根據現場安  裝結構可分為：渦輪吸入式、橢圓吸入式、垂直提升式、90度標準拐彎提升式或更多的軌道方式，標準為渦輪吸入式，其它提升方式需要和我司銷售人員提前預約。

門體機構:門簾為分體裝配結構：斷橋隔熱的鋁合金門板、多層次密封膠條、消音承重鉸鏈、聚氨酯導向輪等幾個部分組成：

①保溫門板標準厚度為40mm，表面經過陽極氧化加有機著色處理，抗風強度可達12級根據國際色卡標準顏色；可選顏色銀灰色、珍珠白、香檳色、灰色、藍色等多種發泡門板；

②通過軟連接膠條將門板間進行密封，軟連接部分折疊壽命達百萬次以上；

③鉸鏈承重方式設計使門簾接合處不受力，門板之間不接觸，長時間后還可保持平整性；

④門體運行時是通過聚氨酯材質的導向輪在鋁合金軌道內滑動，高速運行時。

安  全系統:①紅外線安  全保護電眼：門框兩側設有對射電眼，快速門下方有障礙物時，門體保持開啟狀態；當門體下降時有物體通過，門體會開啟到開啟位置，待下方無障礙物時再下降。可以利用外接紅外線裝置，來控制門的快速反彈。可通過參數的修改來簡便的設定反彈速度。也可通過修改參數來決定紅外裝置的功能定義，例如碰紅外時，是單次起作用反彈還是長期使門不動彈等功能，都能通過修改參數來決定。②底部安  全保護邊：當門體在下降時，由于物體處在紅外線安  全保護的盲區時，門體壓在下方障礙物時，門體訊速反彈在最開門，有效的保戶下方物體或行人避免事故。

抗風能力:抗風能力32 m/s（國標抗風等級12級）

透明視窗:優質的聚碳酸  酯板，雙層結構的設計既保證門體內外的保溫效果，又保持了良好的透明性及采光效果，其內外清晰可見，外觀彰顯檔次。

密封性能:導軌密封，門板中間密封，門體頂部密封、門體底密封，多重密封確保門體內外的氣密以及隔離效果。

保溫性能:對于已安  裝的關閉狀態的門（4x 3m）保溫性能k≤0.6w/（㎡•k）

快速修復:萬一門板被損壞，無需整張門門板拆卸的修復，采用懸掛式固定的保溫鋁合金門板條可以逐一拆卸，一人操作，簡易省時。

手動功能:停電時，隨時打開電機剎車，借助平衡系統將門體托起，可有效的解決因停電或故障而引起的門體不能開啟的問題。

平衡系統:兩側門柱內部配平衡彈簧，和門板重量保持一定的平衡性，同時減輕電機運行時的負載，運行順暢自如。

整體外觀:采用寶鋼鍍鋅板經激光切割、數控折彎而成的精準成型的渦輪系統、導軌系統、防護外罩，長久不生銹，外部美觀、防塵、輕松清潔.

傳動系統:一體式的傳動系統，使得門體兩側均勻受力，整體運行通暢。

控制箱:加厚型ip54控制箱，符合國家電氣安  全標準。

門板牽引:采用高品質耐磨高強度滾子鏈條結構，門體通過同步鏈條帶動進入可以快速變速的渦輪機構。

機構提升:采用自主研發的鋁合金導軌，符合快速變速使用的導軌系統，運行時使門體有效提升，有效的防止震動和噪音的產生。

電源要求:220v/380v/ 14a/50hz/。

開啟速度:運行速度：開啟最快0.8-1.5m/s(可調)

         關閉0.6-0.8m/s(可調);

絕緣保護:ip54 即使在惡劣環境下使用亦能防水防塵。

開關方式:標準一鍵按鈕帶急停開關；斷電后手動開啟方式。
