手動彎管器swg-2寸1寸3寸4寸5寸液壓彎管機電動彎管機無縫管彎曲

型號 swg-3b

出力：18t

最大工作壓力 59mpa

最大工作行程 320 mm

彎管角度 ∏/2≤a<∏

曲率半徑 4d

液壓油牌號 n15

配置模具：1/2" 3/4" 1" 11/4" 11/2" 2" 21/2" 3"

管子外徑系列 21.3×2.75 26.7×2.75 33.5×3.25

42×3.25 48×3.5 60×3.5

75.5×3.75 88.5×4.0

整機重量 130kg

外形尺寸 96×42×28cm型號swg-2aswg-3bswg-4dswg-5d壓力(mpa)44596262工作行程(mm)250320420420彎管角度π/2≤α＜ππ/2≤α＜ππ/2≤α＜ππ/2≤α＜π曲率半徑4d4d4d4d彎管外徑（mm)21.3-6021.3-88.521.3-10821.3-114彎管壁厚（mm)2.75-3.52.75-4.02.75-4.52.75-5.0管子外徑（直徑φ）×

壁厚（mm)21.3×2.75

26.7×2.75

33.5×3.25

42 ×3.25

48×3.5

60×3.521.3×2.75

26.7×2.75

33.5×3.25

42 ×3.25

48×3.5

60×3.5

75.5×3.75

88.5×4.021.3×2.75

26.7×2.75

33.5×3.25

42 ×3.25

48×3.5

60×3.5

75.5×3.75

88.5×4.0

108×4.521.3×2.75

26.7×2.75

33.5×3.25

42 ×3.25

48×3.5

60×3.5

75.5×3.75

88.5×4.0

108×4.5

114×5.0整機重量(kg)60130190190外形尺寸(mm)76×38×2396×42×28122×48×29142×52×29

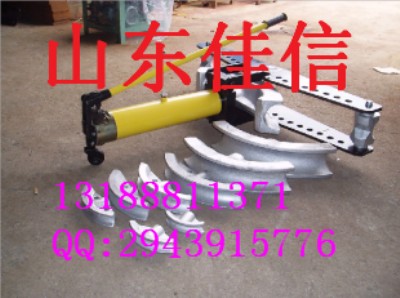

1.swg-3b手動液壓彎管機

本廠生產的手動彎管機液壓部分用快慢手搖泵并設置超負荷卸荷機構及濾油器，手動液壓彎管機具有結構合理，重量輕、體積小、使用壽命長的特點，為建筑、化工、水暖、石油、煤炭等部門理想的手動彎管工具

swg-3b手動液壓彎管機使用方法

l、將手動液壓彎管機開關擰緊、支承輪和模子與被彎工件接觸部位涂潤滑油脂。

2、根據所彎管材大小，選擇相應的彎模，裝在活塞桿頂端，將兩個支承輪相應的尺寸槽面向著彎模，特別注意支承輪應放在翼板面邊的所相應尺寸孔內，“最大規格最外孔。以此類推。避免兩支承輪位置不對稱，造損壞模子及機件。

3、放好工件后將上翼板蓋上，先用快泵使彎模壓到工件件，再用慢泵將工件壓到所需角度，彎好后打開關,工作活塞將自動復位，翻開上翼板，將工件取出。

四、注意事項：1、手動液壓彎管機使用前首先檢查油箱內的油是否充足，如不足應加滿。

2、工作前開關—定要關死；否則壓力打不上，并把加油螺塞擰松，以便油箱通氣.

3、所彎管材的外徑一定要與彎模凹槽貼合，否則工件會產生凹癟現象或將模子漲裂。

4、焊接管的焊縫在要處于彎曲處正外側或正內側。彎曲過程中兩支承輪要同時轉動且工件在支承輪的凹槽內滑動，如單面不動應停止操作。

5、手動液壓彎管機平時做好設備的清潔保養工作，加油要清潔，—定要經80目以上濾網過濾，油濾裝置要定期清洗

6、手動液壓彎管機使用15號機械油。

聯系人：陳冉

銷售熱線：13188811371

qq:      2943915776

廠址：濟寧市任城區長溝工業園

本公司是集設計、制造、銷售于一體的專業管道設備廠家，公司主要生產電動液壓切管機系列、滾槽機系列、彎管機系列、坡口機系列等專業工具，設備廣泛應用于建筑機械、管道機械等行業。本公司產品可大幅度降低勞動強度，提高生產效率，從而節約生產成本。
