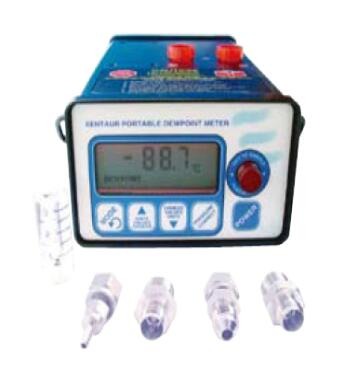

山東中誠和潤科技發展有限公司 的xpdm型露點儀是電池供電的便攜式儀表,可以在-100℃～+20℃的范圍內快速準確地測量氣體的露點濕度。可應用在石化,天然氣,干燥氣和壓縮氣,發電機冷卻氫氣,變壓器和高壓開關絕緣氣,焊接氣以及船舶和航空用的氧氣。

原理與結構：內芯為一高純鋁棒,表面氧化成氧化鋁薄膜,其外涂一層多空的金膜,該金膜與內芯之間形成電容,由于氧化鋁薄膜的吸水特性,當水蒸汽分子被吸入其中時,導致電容值發生變化,檢測并放大該電容信號即可得到露點溫度。

主要特點： ★ 便 攜 式：儀器體積小重量輕,攜帶方便

★ 量 程 廣：量程范圍為-100℃～+20℃

★ 響 應 快：每次測量時間不超過10分鐘

★ 自動校準：無須任何其它設備,可定期對儀器自動校準

★ 多參數顯示：可顯示溫度,濕度,包括：露點,ppmv,克/升,lbs等

★ 互換性：傳感器可任意互換

★ 輸出信號：可選：4～20ma模擬輸出和rs 232接口 特性指標 露點傳感器單元 溫度測量 原理 超薄的氧化鋁電容原理 儀器可同時測量通過傳感器的氣樣溫度。根據要求也可加裝壓力傳感器。

機械性能

外殼：氧化鋁壓制而成  尺寸： 63.5 x 108 x 190立方毫米 可外接壓力調節閥或過濾器 測試室： 電拋光不銹鋼材料 工作壓力： 標準200kpa  顯示 氣體連接：1/4˜vco輸入和輸出 控制 5個按鍵實現功能控制 傳感器手動傳動裝置 壓力修正 可編程壓力修正鍵 隔離：傳感器,外殼和電源隔離 電源 9v折疊電池

分辨率 0.1℃準確度 ±3℃重復性 ±0.5℃響應時間 達到63％時用時90秒 達到90％時用時450秒帶有背光燈的三位半液晶顯示

操作溫度 傳感器：-30～+50℃ 電子器件：-10～+50℃ 存儲溫度 -20～+60℃ 傳感器情況 不使用時,傳感器處于干燥室并保持約-80℃的露點。當使用時,傳感器進入測試室,使得響應速度加快。 采樣流速 100米/秒 節電方式 無操作時電源自動定時關閉 校準方法 自動校準 （提供+20℃以上的飽和濕氣）
