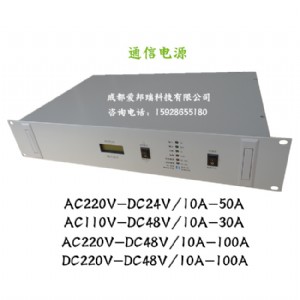

1、產品簡介

abr-gkm系列高頻開關電源模塊主要應用于通信設備領域，特別是中小型程控交換機，移動通信機房，電廠內部通信等，產品性能穩定可靠。適應電壓范圍寬，保護功能齊全,能適應移動通信設備所處的惡劣環境，模塊采用高速電壓型pwm脈寬調制技術，采用雙管正激交錯并聯電路拓撲結構而設計。

主要特點：

效率高、重量輕、體積小、電磁兼容性好、抗干擾能力強，具有優越的性能指標和極高的可靠性, 2u標準19英寸機架式設計。

2、工作方式：

1：ac220-dc24v/48v/110v時，把220v轉換成直流24v或48v或110v,供直流負載使用。

2：帶電池充放電管理型,當用戶需要單獨一個模塊使用,并且能單獨對電池進行充電時,可以選用帶充電管理型的通信電源模塊,在模塊把220轉換為dc24/48v/110v輸出時,同時也能對電池進行智能充電,當輸入斷電后,由電池組輸出；當電池電壓過低時，電源模塊將關斷dc24/48v/110v輸出，防止電池過放電對而損壞電池。

3、產品選型：

abr-gkm-24v/10a    標稱輸出電壓：24v   額定輸出電流：10a

abr-gkm-24v/20a    標稱輸出電壓：24v   額定輸出電流：20a

abr-gkm-24v/30a    標稱輸出電壓：24v   額定輸出電流：30a

abr-gkm-24v/40a    標稱輸出電壓：24v   額定輸出電流：40a

abr-gkm-24v/50a    標稱輸出電壓：24v   額定輸出電流：50a

abr-gkm-48v/10a    標稱輸出電壓：48v   額定輸出電流：10a

abr-gkm-48v/20a    標稱輸出電壓：48v   額定輸出電流：20a

abr-gkm-48v/30a    標稱輸出電壓：48v   額定輸出電流：30a

abr-gkm-48v/40a    標稱輸出電壓：48v   額定輸出電流：40a

abr-gkm-48v/50a    標稱輸出電壓：48v   額定輸出電流：50a

abr-gkm-48v/60a    標稱輸出電壓：48v   額定輸出電流：60a

abr-gkm-48v/70a    標稱輸出電壓：48v   額定輸出電流：70a

abr-gkm-48v/80a    標稱輸出電壓：48v   額定輸出電流：80a

abr-gkm-48v/90a    標稱輸出電壓：48v   額定輸出電流：90a

abr-gkm-48v/100a    標稱輸出電壓：48v   額定輸出電流：100a

abr-gkm-110v/10a    標稱輸出電壓：110v   額定輸出電流：10a

abr-gkm-110v/20a    標稱輸出電壓：110v   額定輸出電流：20a

abr-gkm-110v/30a    標稱輸出電壓：110v   額定輸出電流：30a

abr-gkm-110v/40a    標稱輸出電壓：110v   額定輸出電流：40a

abr-gkm-110v/50a    標稱輸出電壓：110v   額定輸出電流：50a

abr-gkm-220v/5a    標稱輸出電壓：220v   額定輸出電流：5a

3、產品參數：

交流輸入：單相三線制（l/n/pe）

輸入電壓(v) ：ac220v

輸入頻率：額定輸入頻率：50/60hz，波動范圍：45hz～66hz

浪涌電流：在額定輸入條件下，啟動沖擊電流不大于額定工作狀態輸入電流峰值的150％（由emi電容引起的尖峰電流不考慮）

效率：效率≥88％

輸入功率因素 ：≥0.9

輸出直流電壓：220vdc（200∽250v) 110vdc（95∽130v)、48vdc（42∽58v) 、24v(21∽29v)

額定電流： 5a、10a、20a、25a、30a、40a 、50a、60a、80a、100a

負載調整率： 不超過直流輸出整定值的+0.5％

穩壓精度： 不超過直流輸出整定值的+0.5％

電壓調整率： 電壓調整率不超過直流輸出整定值的+0.1％

負載調整率： 不超過直流輸出整定值的+0.5％

模塊間均流能力（并聯使用）：最大和最小者相差2a以下（10％負載以上）

電話衡重雜音： ≤0.5mv

峰峰值雜音： ≤150mv

寬頻雜音電壓： ≤30 mv

(3.4khz--150khz) ；≤20 mv

(150khz--30mhz)

離散頻率雜音電壓： ≤5

mv (3.4khz--150khz)    ≤3 mv

(150khz--200khz)  ≤2 mv (200khz--500khz)    ≤1 mv (500khz--30mhz)

均流度： ≤+5％      顯示精度： ≤+5％

軟啟動時間：3--8秒

溫度系數： 不超過直流輸出整定值的+0.2％

絕緣電阻：≥10mω  (室溫環境下)

絕緣強度： 輸入對輸出：1500vdc 輸入對機殼：1500vdc輸出對機殼：500vdc

電磁兼容： 符合信息產業部yd/t983-1998標準要求

保護功能：

  輸入過欠壓保護：電壓波動大時，防止模塊長期工作在低電壓或高電壓的情況下導致模塊使用壽命縮短或損壞，模塊設有輸入過欠壓保護電路，出現過欠壓后模塊自動鎖死，電網電壓正常時，模塊可以自動恢復工作。

輸出過壓保護：輸出電壓過高對用電設備會造成災難性事故，為杜 絕此類情況發生，我公司的高頻模塊內有過壓保護電路，出現輸出過壓后模塊自動鎖死，相應模塊故障指示燈亮，故障模塊自動退出工作而不影響整個系統正常運行。

輸出限流保護：每個模塊的輸出功率受到限制，輸出電流不能無限增大，因此每個模塊輸出電流最大限制為額定輸出電流的110％，如果超負荷，模塊自動調低輸出電壓以保護模塊。

短路保護：輸出短路時模塊在瞬間把輸出電壓拉低到零，限制短路電流在限流點之下，此時模塊輸出功率很小，以達到保護模塊的目的。

模塊并聯保護：每個模塊內部均有并聯保護電路，絕對保證故障模塊自動退出系統，而不影響其它正常模塊工作。

過溫保護：過溫保護主要是保護大功率變流器件，如環境溫度過高、風機停轉等情況下，模塊檢測散熱器溫度超過85℃時自動關機保護，溫度降低到75℃時模塊自動啟動。

過流保護：過流保護主要保護大功率變流器件，在變流的每一個周期，如果通過電流超過器件承受電流，關閉功率器件，達到保護功率器件的目的。過流保護可自動恢復。

故障報警功能：表頭型模塊則故障燈亮，故障原因為輸入過壓， 輸出高壓，過溫保護等 。

工作溫度： -10℃～﹢50℃

 存儲溫度： -40℃～﹢85℃

相對濕度： 10％～90％（無凝露）

冷卻方式： 強迫風冷（整流器內部有直流風扇，風流量為42cfm）

可靠性： 平均故障間隔時間mtbf≥100000h

外形尺寸：寬×高×深：482

mm×88 mm×300mm

重量： 8.2 kg
