一、概述

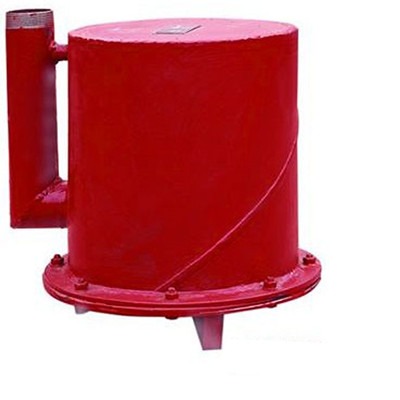

正壓自動放水器,是煤礦瓦斯抽放系統不可缺少的自動放水裝置,適用于瓦斯抽放和利用系統的主管、干管、支管的自動放水。型號規格均可定制。

二、技術參數

適用壓力范圍：0～0.08mpa

自動放水速度：1～2l／單次

外形尺寸（長×寬×高）：400*330*410 mm

重   量：   約25kg

三、自動放水器的結構

正壓自動放水器由外殼、進水管、壓力平衡管、浮漂、外筒、導向管、密封球、閥座等組成,為防止銹蝕而引起動作失靈,閥件和導向部件采用不銹鋼,浮漂采用高強度聚苯 乙烯泡沫塑料,密封件采用真空橡膠壓制而成。

正壓自動放水器鉛直安 裝,無論是在積水階段或放水階段,放水閥始終處于水的淹沒狀態,從而既能排放管路中的積水,又能防止抽放管路中的瓦斯由放水器泄露。

瓦斯排放管路的水不是均勻的流入自動放水器,而是一股一股間歇式的進入。為了防止大量的水突然進入放水器時產生放水器內壓力增大使浮漂無法浮起的問題,在放水器的上部設一平衡管,與進水管連接,保證放水器動作正常可靠。

注：放水量大小與抽放管路的積水量直接有關,可根據用戶的需求定做大小不等的正壓自動放水器。
