西安 信科宣旁通式流量計質量杠杠！用過信科宣旁通式流量計的都知道,我們不光是產品,服務也,售后更。

差壓式孔板流量計可根據用戶要求在設計和生產中增加旁路,并在旁路上安 裝閥門。測量瓦斯管路流量時,將橋式管段中的閥門關閉,使介質完全通過孔板來達到測量的目的；正常瓦斯抽放時,為減小抽放阻力,將橋式管段中的閥門開啟。

一、旁通式流量計用途

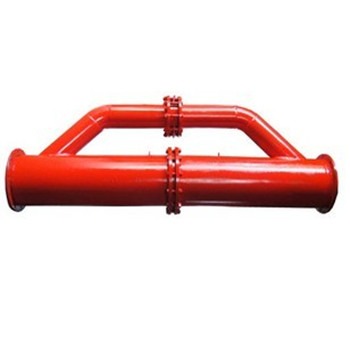

旁通式孔板流量計又稱橋式孔板流量計,本產品含有直管,直管中安 裝有孔板,該孔板兩側的直管壁上分別設置一個測量管,其特征是：所述直管和一個橋管并聯式連接,二者內腔相互連通,并且所述直管和橋管的兩個連接點分別位于兩個測量管的外側,所述橋管上安 裝一個啟閉控制閥。此產品結構簡單,設計合理,解決了由于節流原因對煤礦瓦斯抽放系統造成的負壓損失,有效地提高了瓦斯抽放效果。

二、旁通式流量計結構

孔板流量計（旁通式）主要由進流體管路、旁通管路、取壓嘴、緊固件、連接法蘭、節流件、密封墊、出流體管路等構成�？装迨且粔K具有圓形開孔并相對于開孔軸線對稱的圓形薄板,不同管道內徑的孔板,其結構形式是幾何相似的。

三、旁通式流量計特點

此產品結構簡單,設計合理,解決了由于節流原因對煤礦瓦斯抽放系統造成的負壓損失,有效地提高了瓦斯抽放效果。

四、旁通式流量計工作原理

1.旁通式孔板流量計的孔板前后產生一個靜壓力差,該壓力差與流量計存在著一定的函數關系,流量越大,壓力差就越大,差壓信號傳送給差壓變送器,轉換成4—20ma.dc模擬信號輸出,傳輸給流量積算儀,實現流體流量的計算,利用智能型差壓變送器,對工礦溫/壓進行自動補償后,實現對流體質量流量的測量。

 2.孔板以內孔銳角線來保證精度,因此對磨蝕、磨損、結垢、臟污等不良問題很敏感,長期使用精度難以保證,需買年定期拆下檢修一次,以保證產品的使用效果與測量精度。
