一、斷水保護裝置的工作原理

  斷水保護裝置用于抽放管路等管道上實行缺水自動斷電的保護裝置。本斷水保護裝置主要用于煤礦瓦斯抽放泵的斷水保護,由礦用隔爆開關和水箱組成。當瓦斯抽放泵的供水正常時水箱中的浮子浮起,斷水保護裝置開關閉合,瓦斯抽放泵工作；當循環供水不正常時水箱中的浮子落下,隔爆微動開關打開,瓦斯抽放泵停止工作。由此,實現斷水保護。

二、斷水保護裝置的使用環境條件

（a）周圍環境溫度-20~+40°c；

（b）周圍空氣相對濕度不大于95％（+25°c時）；

（c）在有沼氣或爆炸性危險氣體混合物礦井中；

（d）在無顯著搖動和沖擊振蕩的地方；

（e）無水或水流浸入的地方；

（f）空氣中不含主要化學介質,經常或不定期腐蝕。

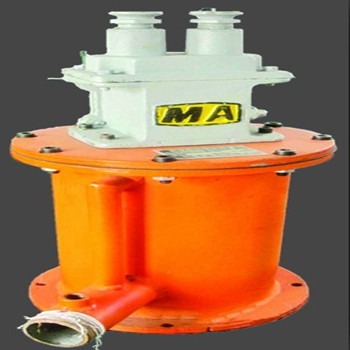

三、斷水保護裝置的結構特征

  斷水保護裝置由隔爆外殼和內部組裝微動開關組成,斷水保護裝置,礦用微動隔爆開關外殼包括主腔和接線箱,運動部分為直動式。水箱內有不銹鋼浮子,浮子室有進水口,浮子、密封墊及排氣管出水口組成；利用水的浮力使浮子浮起打開微動開關,保證泵的控制回路接通；斷水保護裝置,礦用微動隔爆開關管道無水時浮子落下,微動開關打開,泵的控制回路斷開。還可根據需要在出水口安 裝水壓表顯示供水管的壓力（安 裝磁化水室）。

四、斷水保護裝置特性

（a）微動開關額定電壓60v以下,電流5a；隔爆等級d1,引入電纜外徑φ10~13,重量5kg。適用于具有爆炸性的危險氣體的煤礦控制線路中。

（b）微動開關的推桿工作行程不大于0.7mm,行程余量不小于0.4mm。
