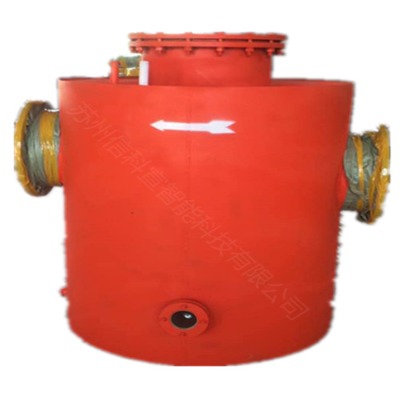

一、水封泄爆阻火器工作原理

在正常輸送情況下,瓦斯氣體從進氣端通過阻火器泄爆裝置流向氣端；當出氣端管道瓦斯發生爆炸或燃燒時,爆炸產生的沖擊波使泄爆部件；爆破、釋放爆炸壓力,同時密封水起到消焰、阻火作用,阻止瓦斯爆炸或燃燒傳到進氣端管路,達到保護進氣端輸送管道及附屬設備的目的。

二、主要技術參數

防爆筒高度（mm） 1150 1200 1300 1350 1400 1450 1600 1800 1800 2000 2100 2200

防爆筒直徑（mm） 800 900 1050 1100 1200 1250 1350 1550 1750 1850 1950 2050

防爆管口直徑（mm） 300 350 450 480 500 550 600 700 800 900 1000 1100

進、出口管

直徑（mm） 200 250 300 350 400 450 500 600 700 800 900 1000

防爆器高度（mm） 1420 1470 1575 1600 1675 1725 1850 2150 2250 2350 2450 2550

防爆器寬度（mm） 1050 1180 1330 1380 1480 1530 1650 1950 2150 2200 2300 2400

質量（kg） 280 330 420 500 580 650 750 1100 1500 1750 1850 1950

注：可按用戶實際抽放瓦斯管徑設計水封式防爆器
